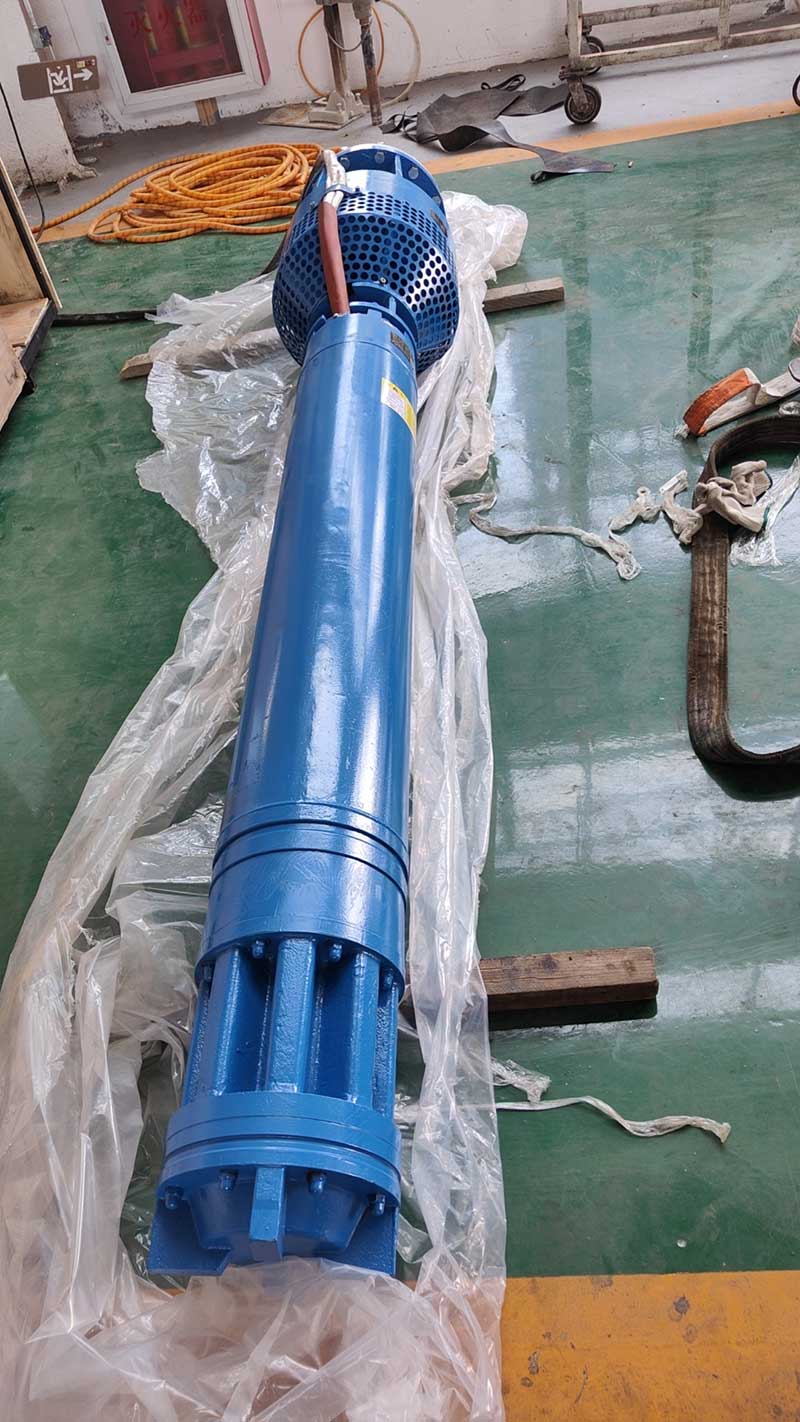

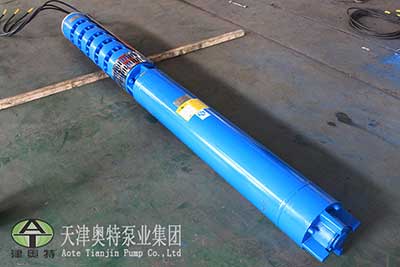

The जिनाओटे एटीक्यूजे सीरीज डीप वेल सबमर्सिबल पंप स्थिर भूजल पंपिंग के लिए इंजीनियर किया गया है, जो कृषि सिंचाई, गहरे कुएं से पानी निकालने, जलाशय के पानी के सेवन और केंद्रीकृत जल आपूर्ति प्रणालियों के लिए बिल्कुल उपयुक्त है। मल्टी-स्टेज सेंट्रीफ्यूगल इम्पेलर्स, संक्षारण-प्रतिरोधी घटकों और उच्च दक्षता वाली ऊर्जा-बचत करने वाली सबमर्सिबल मोटरों के साथ निर्मित, यह लगातार परिचालन स्थिरता, न्यूनतम रखरखाव कार्यभार और विस्तारित सेवा जीवन प्रदान करता है।
1. एकीकृत मोटर और पंप संरचना, उच्च सुरक्षा और विश्वसनीयता के साथ पनडुब्बी पानी के नीचे संचालन।
2. कुएं के आवरण के लिए कोई विशेष आवश्यकता नहीं; बढ़ते हुए पाइप को केवल संबंधित कामकाजी दबाव का सामना करने की आवश्यकता होती है।
3. आसान स्थापना, संचालन और रखरखाव, छोटे फर्श स्थान पर कब्जा; पम्प हाउस निर्माण की आवश्यकता नहीं।
4. कॉम्पैक्ट संरचना और कम कच्चे माल की खपत।
| वस्तु | विनिर्देश |
| पम्प प्रकार | वर्टिकल डीप वेल सबमर्सिबल पंप |
| संरचना | मल्टी-स्टेज सेंट्रीफ्यूगल पंप |
| मोटर प्रकार | तीन-चरण अतुल्यकालिक सबमर्सिबल मोटर |
| रेटेड वोल्टेज | 380V/660V |
| आवृत्ति | 50 हर्ट्ज |
| प्रवाह सीमा | स्वनिर्धारित |
| हेड रेंज | 900 मीटर तक |
| स्थापना प्रकार | लंबवत स्थापना |
| ठंडा करने की विधि | पानी से भरी मोटर कूलिंग |
| मध्यम तापमान | ≤90℃ |
| पीएच रेंज | 6.5-8.5 |
| ठोस कण सामग्री | ≤0.01% |

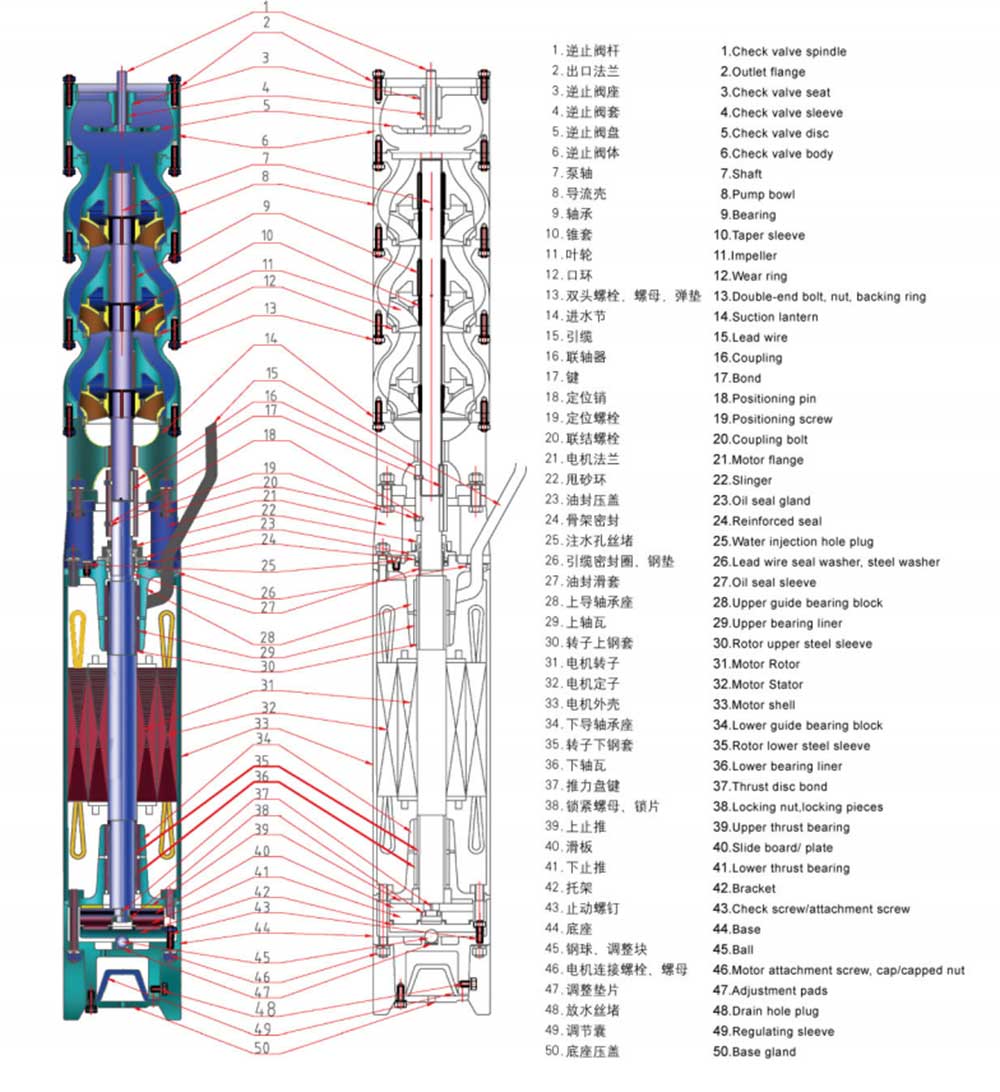

1. डीपवेल सबमर्सिबल पंप में सबमर्सिबल 3-चरण एसिंक्रोनस मोटर और पंप बॉडी शामिल है। मोटर सीधे ऊपरी पंप इकाई से जुड़ी होती है। शीर्ष मोटर शाफ्ट पर लगी विश्वसनीय शाफ्ट सील आंतरिक मोटर ठंडा पानी और पंप किए गए माध्यम के बीच क्रॉस-रिसाव को रोकती है, जिससे दीर्घकालिक स्थिर संचालन सुनिश्चित होता है।
2. पंप एकल-सक्शन मल्टी-स्टेज ऊर्ध्वाधर केन्द्रापसारक प्रकार है; मिलान मोटर पानी से भरी गीली-प्रकार की ऊर्ध्वाधर पनडुब्बी अतुल्यकालिक मोटर है, जो बैरल-प्रकार युग्मन के माध्यम से जुड़ी हुई है।
3. मोटर वाइंडिंग नायलॉन-शीथेड पीई वॉटरप्रूफ चुंबक तार को गोद लेती है; मोटर कैविटी साफ ताजे पानी से भरी होती है।
4. मोटर के लिए जल-चिकनाई गाइड बीयरिंग का उपयोग किया जाता है। मोटर बॉटम पर थ्रस्ट बेयरिंग पंप से द्विदिशीय अक्षीय जोर सहन करता है। हाई-हेड संस्करण अक्षीय भार वहन के लिए आयातित फाइलोस स्लाइडिंग प्लेटों से मेल खाने वाले निकल युक्त तांबे के पंखे के आकार के थ्रस्ट पैड से सुसज्जित है।
5. हाई-लिफ्ट मॉडल पर पंप और मोटर के बीच एक अतिरिक्त अक्षीय बल असर घटक स्थापित किया जाता है, अधिकतम हेड 900 मीटर तक।
1.स्टार्टअप से पहले मोटर कैविटी को साफ ताजे पानी से भरें; पाले की दरार से बचने के लिए सर्दियों के भंडारण के लिए सारा आंतरिक पानी निकाल दें।
2. यूनिट के इन्सुलेशन प्रतिरोध का नियमित रूप से परीक्षण करें, मान 0.5 MΩ से कम नहीं होना चाहिए।
3. मानक वारंटी अवधि: सामान्य ऑपरेशन के तहत 1 वर्ष।
उचित पंप मॉडल का चयन करने के लिए ग्राहकों को इस चयन मार्गदर्शिका को ध्यान से पढ़ना चाहिए। अनुचित चयन से पंप सेवा जीवन छोटा हो जाएगा और बिजली की खपत बढ़ जाएगी।
कुएं के भीतरी व्यास, पानी का तापमान, पीएच मान, प्रवाह दर, गतिशील जल स्तर और अन्य मापदंडों के आधार पर उपयुक्त पंप मॉडल का चयन करें।
मॉडल कोड स्पष्टीकरण:200 क्यू जे(आर/एच)80-144
200:न्यूनतम स्वीकार्य आंतरिक कुएं का व्यास (इकाई: मिमी)। अन्य उपलब्ध विशिष्टताओं में 100, 150, 250, 300, आदि शामिल हैं।
क्यू:सबमर्सिबल पंप, चीनी "कियानशुई" का प्रारंभिक अक्षर।
जे:अच्छी तरह से उपयोग किया जाने वाला पंप, चीनी "जिंगयोंग" का प्रारंभिक अक्षर।
आर/एच:पानी के तापमान के आधार पर वर्गीकरण
क्यूजे प्रकार:लागू पानी का तापमान 20℃ ±5℃
क्यूजेआर प्रकार:लागू पानी का तापमान 25℃ से 90℃
80:रेटेड प्रवाह दर (इकाई: m³/h)। पंप का प्रति घंटा आउटपुट प्रवाह कुएं के जल प्रवाह दर से कम होना चाहिए।
144:रेटेड हेड (यूनिट: एम)। यह गतिशील जल स्तर से जल आउटलेट तक ऊर्ध्वाधर दूरी को संदर्भित करता है।
अतिरिक्त PH पैरामीटर विवरण:
लागू जल PH रेंज:1-14. QH श्रृंखला पंप में संक्षारण रोधी प्रदर्शन होता है।
जल प्रवाह मात्रा (इकाई: m³/h):प्रति घंटे कुएं से निकलने वाले भूमिगत जल की कुल मात्रा। यह डेटा आम तौर पर कुआं ड्रिलिंग ठेकेदार द्वारा प्रदान किया जाता है।

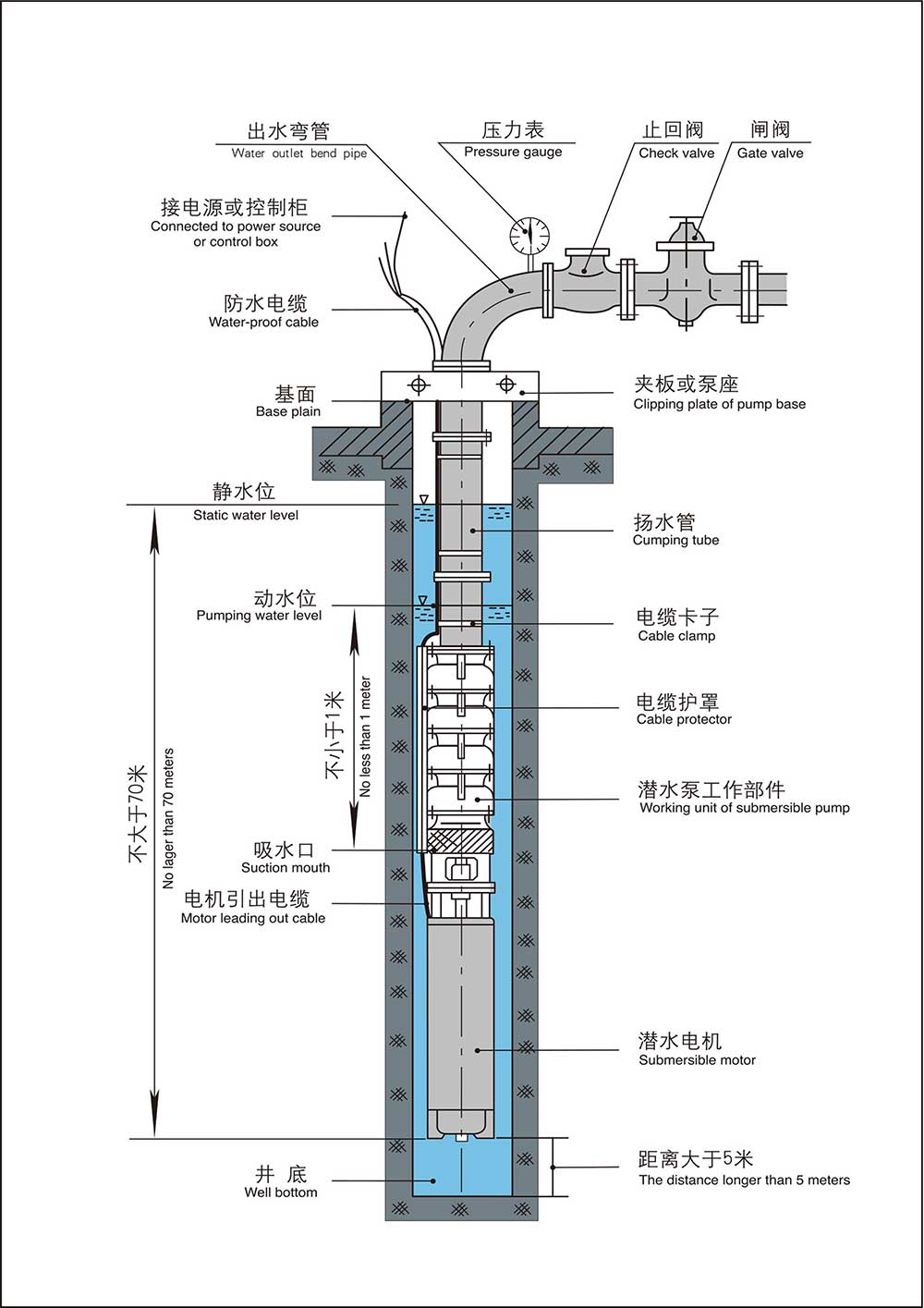

स्थैतिक जल स्तर (इकाई: मी):जब पंप नहीं चल रहा हो तो कुएं के अंदर पानी की सतह और कुएं के शीर्ष के बीच की ऊर्ध्वाधर ऊंचाई।
गतिशील जल स्तर (इकाई: एम):जैसे-जैसे पंप पानी खींचता रहेगा, कुएं के अंदर पानी का स्तर लगातार गिरता जाएगा। जब जल स्तर एक निश्चित ऊंचाई पर स्थिर हो जाता है, तो पंप आउटपुट प्रवाह स्थिर रहेगा और जल स्तर अब कम नहीं होगा। इस स्थिर जल सतह और कुएं के शीर्ष के बीच की ऊर्ध्वाधर दूरी को गतिशील जल स्तर के रूप में परिभाषित किया गया है।
प्रवाह मिलान सीमा:पंप की रेटेड प्रवाह दर कुएं के प्रति घंटा जल प्रवाह दर से कम होनी चाहिए, अन्यथा कुआं सूख जाएगा और शुष्क संचालन के कारण पंप जल सकता है।
तापमान वर्गीकरण:मानक QJ पंप सामान्य तापमान वाले भूजल के लिए हैं; QJR उच्च तापमान प्रतिरोधी पंपों का उपयोग गर्म झरने के पानी या उच्च तापमान वाले भूमिगत जल के लिए किया जाना चाहिए।
संक्षारण रोधी समाधान:अम्लीय या क्षारीय संक्षारक पानी वाले कुओं के लिए QH श्रृंखला पंपों की सिफारिश की जाती है।
कुएं के व्यास की आवश्यकता:यह सुनिश्चित करने के लिए कि पंप को कुएं में आसानी से उतारा जा सके, कुएं का भीतरी व्यास पंप बॉडी के बाहरी व्यास से बड़ा होना चाहिए।
पंप मॉडल चुनने से पहले, ग्राहकों को निम्नलिखित जानकारी की पुष्टि करनी चाहिए:
1. आवश्यक प्रवाह दर सिंचाई क्षेत्र और पानी की मांग के अनुसार आवश्यक जल उत्पादन निर्धारित करें।
2. कुल पंप हेड सहित आवश्यक उठाने की ऊंचाई की गणना करें:
· अच्छी गहराई
· ऊर्ध्वाधर उठाने की दूरी
· पाइपलाइन दबाव में कमी
· टर्मिनल जल दबाव आवश्यकताएँ
3. कुएं का व्यास मौजूदा कुएं के आवरण के लिए उपयुक्त पंप व्यास का चयन करें।
4. विद्युत आपूर्तिवोल्टेज, आवृत्ति और उपलब्ध विद्युत क्षमता की पुष्टि करें।
5. पानी की गुणवत्ता, पानी का तापमान, पीएच मान और ठोस कण सामग्री की जांच करें।
इन मापदंडों को प्रदान करने से यह सुनिश्चित करने में मदद मिलती है कि चयनित पंप अपेक्षित प्रदर्शन प्रदान करता है।
| दोष घटना | कारण | समाधान |
| सिर पहुंच योग्य नहीं है, कोई पानी अवशोषित नहीं हो पा रहा है या अपर्याप्त पानी का स्त्राव हो रहा है। | 1. गतिशील जल स्तर अनुमत न्यूनतम से कम हो जाता है। गतिशील जल स्तर;2. लिफ्ट पाइप के जोड़ में टूट-फूट; 3. मोटर का उलटा घुमाव;4. वोल्टेज में कमी;5. अवरुद्ध जल प्रवेश द्वार;6. क्षतिग्रस्त युग्मक. | 1. कुएं की गहराई बढ़ाने के लिए पंप चरण और लिफ्ट पाइप बढ़ाएं;2. टूट-फूट की मरम्मत करें;3. तार कनेक्टर बदलें;4. वोल्टेज की जाँच करें;5. पानी के इनलेट को धोएं;6. कपलर बदलें. |
| बज़ के साथ मोटर स्टार्टअप पर चलने में विफल रहती है। | 1. बियरिंग सीजर;2. मोटर का एकल चरण संचालन। | 1. क्षतिग्रस्त हिस्सों की जांच और मरम्मत करें;2. कनेक्टिंग तार की जाँच करें, और चरण विफलता का पता लगाएं। |
| ओवरलार्ज एमीटर पॉइंटर स्विंग | 1. गतिशील जल स्तर अवशोषण इनलेट तक गिरता है;2. गतिशील जल स्तर अनुमत न्यूनतम से कम हो जाता है। गतिशील जल स्तर; | 1. जल निस्सरण कम करें, और जलमग्न गहराई बढ़ाएँ। |
| इकाई का तीव्र कंपन | 1. पंप स्पिंडल मुड़ा हुआ है;2. इकाई के असर वाले भाग में टूट-फूट बहुत अधिक है;3. बहुत तीव्र गला घोंटना;4. क्षतिग्रस्त युग्मक. | 1. स्पिंडल को कैलिब्रेट करें;2. बियरिंग बदलें;3. गेट वाल्व बड़ा करें;4. कपलर बदलें. |
| प्रवाह में गिरावट | 1. अंगूठी पहनने पर टूट-फूट;2. अवरुद्ध जल प्रवेश;3. लिफ्ट पाइपों या शेलों के बीच जोड़ पर रिसाव। | 1. घिसे हुए हिस्सों की मरम्मत करना या उन्हें बदलना;2. पानी के इनलेट को धोएं;3. कनेक्शन भाग की जाँच करें. |
| इन्सुलेशन प्रतिरोध में अचानक कमी | 1. मोटर केबल कनेक्टर की खराब गुणवत्ता;2. मोटर रोटेटर वायरिंग का क्षतिग्रस्त इन्सुलेशन;3. घिसी हुई केबल. | 1. केबल कनेक्टर को दोबारा कनेक्ट करें;2. मोटर वायरिंग की मरम्मत करें;3. क्षति की मरम्मत करें. |
| बिजली की खपत में वृद्धि (एमीटर संकेत रेटेड मूल्य से अधिक है) | 1. पहना हुआ असर प्ररित करनेवाला;2. बेयरिंग खराब होने के बाद मोटर का इंटर कॉन्टैक्ट;3. प्ररित करनेवाला और खोल के बीच घर्षण. | 1. पंप की जांच और मरम्मत करें;2. मोटर की जांच और मरम्मत;3. प्रवाह को नियंत्रित करें और मोटर थ्रस्ट बेअरिंग की जाँच करें। |
एक गहरे कुएं सबमर्सिबल पंप का उपयोग मुख्य रूप से गहरे कुओं से भूजल निकालने और पानी की आपूर्ति, घरेलू उपयोग, औद्योगिक अनुप्रयोगों और अन्य जल हस्तांतरण परियोजनाओं के लिए किया जाता है।
हाँ। एटीक्यूजे श्रृंखला कृषि भूमि सिंचाई, स्प्रिंकलर सिस्टम, ग्रीनहाउस सिंचाई और अन्य कृषि जल आपूर्ति अनुप्रयोगों के लिए डिज़ाइन की गई है।
ग्राहकों को प्रदान करना चाहिए:
· आवश्यक प्रवाह दर
· पंप सिर
· अच्छी गहराई
· कुएं का व्यास
· जल स्रोत की जानकारी
· बिजली आपूर्ति आवश्यकताएँ
हाँ। JINAOTE परियोजना आवश्यकताओं के अनुसार प्रवाह दर, हेड, मोटर पावर, वोल्टेज और सामग्री सहित पंप मापदंडों को अनुकूलित कर सकता है।
स्वीकार्य स्थापना गहराई चयनित मॉडल और परिचालन स्थितियों पर निर्भर करती है। हाई-हेड मॉडल 900 मीटर तक सिर उठाने में सक्षम हैं।
स्थिर प्रदर्शन बनाए रखने के लिए इन्सुलेशन प्रतिरोध, केबल की स्थिति, ऑपरेटिंग करंट और पानी आउटपुट की नियमित जांच की सिफारिश की जाती है।
