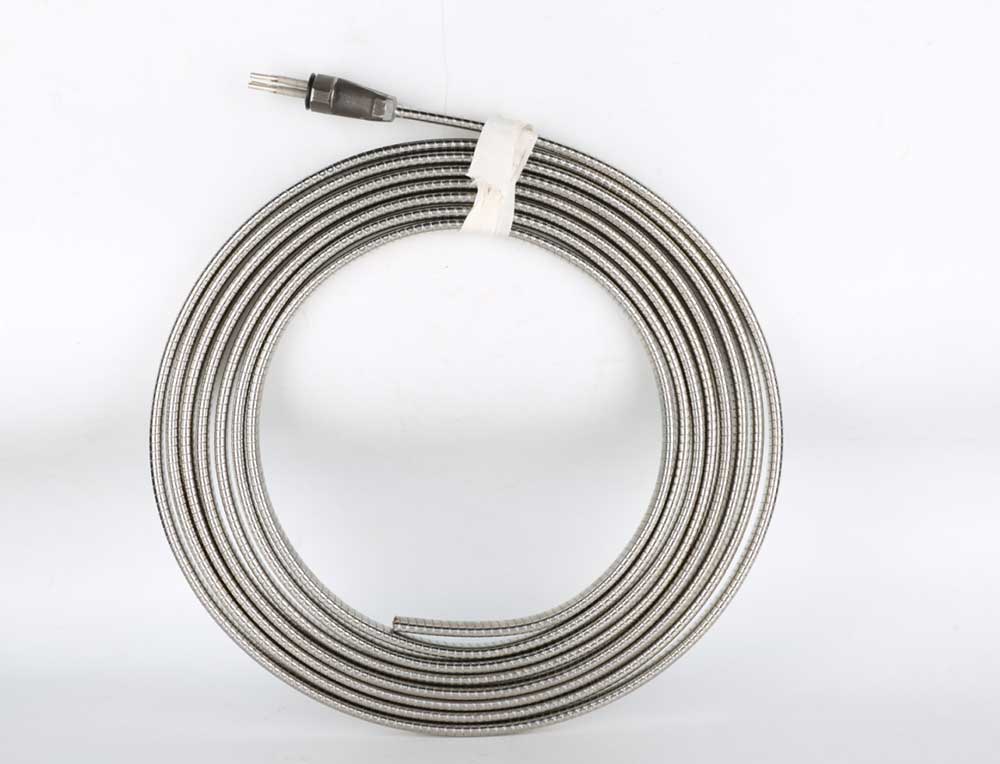

लीड केबल (फ्लैट लघु केबल, एमएलई) में दो घटक होते हैं: एमएलई हेड और केबल बॉडी। सबमर्सिबल इलेक्ट्रिक पंपों के लिए एक समर्पित विशेष केबल के रूप में, इसका उपयोग मुख्य रूप से जलमग्न मोटर के सर्किट को पंप आउटलेट के ऊपर की स्थिति तक रूट करने के लिए किया जाता है। यह केबल ऐसे पंपों के लिए कस्टम-इंजीनियर किया गया है, क्योंकि सबमर्सिबल इलेक्ट्रिक पंप सीमित स्थान, उच्च परिवेश तापमान और भारी वर्तमान भार की कामकाजी परिस्थितियों में आवरण के अंदर संचालित होता है। संरचनात्मक डिजाइन के संदर्भ में, एमएलई हेड दो प्रकारों में आता है: घाव प्रकार (मानक प्रकार) और प्लग-इन प्रकार (तेजी से निर्माण के लिए उपयुक्त)।
अंतर्राष्ट्रीय मानक: आईएसओ 13628, आईईईई 1017, आईईईई1018, आईईईई1019
राष्ट्रीय मानक：जीबी/टी 16750
उद्योग मानक: एपीआई आरपी 11एस1, एपीआई आरपी 11एस5, एपीआई आरपी 11एस6
एंटरप्राइज़ मानक: AT-ST-007
●छोटे समग्र आयामों के साथ कॉम्पैक्ट संरचना
●हाई लोड करंट
●उच्च तापमान प्रतिरोध
●आसान और विश्वसनीय स्थापना
●संक्षारण प्रतिरोध
| शृंखला | मोटर लीड वायर विशिष्टताएँ | (एमएलई में टेप) | (एमएलई में ट्लग) | ||
| एडब्ल्यूजीश्रृंखला | व्यास (मिमी) | क्रॉस-अनुभागीय क्षेत्र（mm2） | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| एडब्ल्यूजीश्रृंखला | क्रॉस-अनुभागीय क्षेत्र（mm2） | एमएलई कोर गणना | एमएलई सिंगल वायर नाममात्र व्यास (मिमी) | एमएलई रेटेड वोल्टेज क्लास (केवी) | एमएलई ऑपरेटिंग तापमान (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3、4、5、6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |

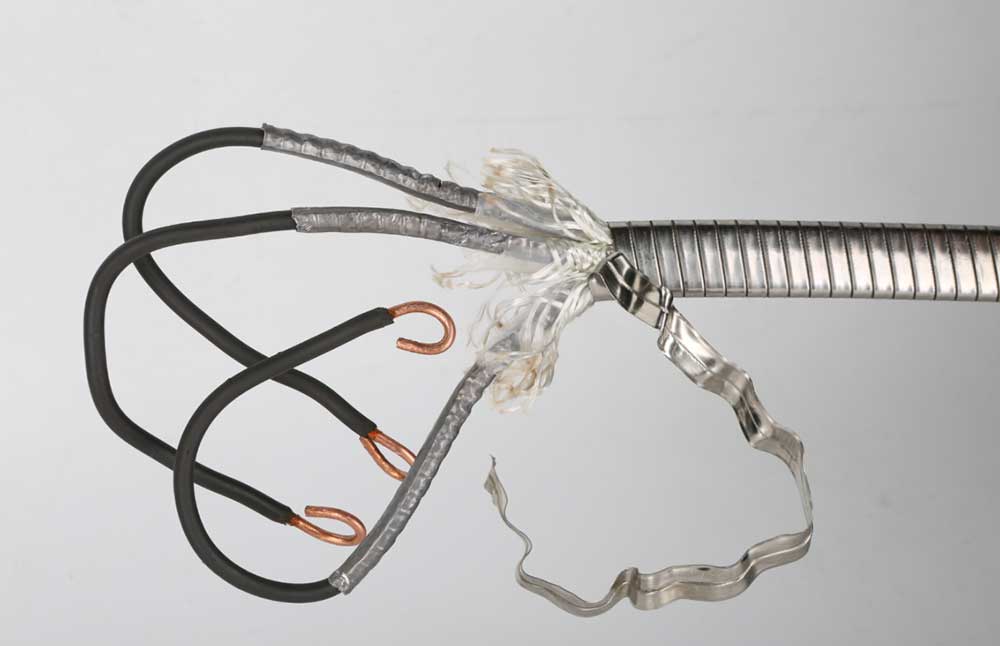

| घटक का नाम | मानक सामग्री | वैकल्पिक सामग्री |
| एमएलई प्रमुख | ||
| फास्टनर | एस-ट्रिम | एम-ट्रिम |
| एमएलई प्रमुख आवास | HT200 | एसएस |
| रबर घटक | एफ पी एम | एचएसएन, अफ़्लास |
| एमएलई | ||
| प्राथमिक इन्सुलेशन | पीआई-एफईपी+एफसी | पीआई-एफईपी+ईपीडीएमपीआई-एफईपी+पीएफए |
| जैकेट | एफसी | पंजाब |
| चोटी | नायलॉन फाइबर ब्रेडेड | पीटीएफई टेप/नायलॉन फाइबर ब्रैडपीटीएफई टेप/एरामिड फाइबर ब्रैड |
| कवच | स्टेनलेस स्टील पट्टी | जस्ती इस्पात पट्टी, मोनेल पट्टी |
A1: MLE फ्लैट केबल एक पेशेवर वॉटरप्रूफ सबमर्सिबल केबल है, जिसे विशेष रूप से सबमर्सिबल पंपों के लिए डिज़ाइन किया गया है। इसका उपयोग गहरे कुएं पंपों और सीवेज पंपों की पानी के भीतर बिजली आपूर्ति के लिए किया जाता है, जो लंबे समय तक पानी के नीचे काम करने की स्थिति के लिए उपयुक्त है।
A2: MLE फ्लैट केबल में एक पतली, लचीली फ्लैट संरचना होती है। यह आसानी से संकीर्ण कुएं के पाइपों से गुजरता है, घुमाव और बाहर निकालना क्षति से बचाता है, स्थापना स्थान बचाता है और पंप उठाने और कम करने के संचालन के लिए अधिक उपयुक्त है।
ए3: हाँ. यह उच्च ग्रेड रबर वॉटरप्रूफ शीथ और सीमलेस इन्सुलेशन परत को अपनाता है, जो IP68 पूर्ण वॉटरप्रूफ ग्रेड तक पहुंचता है। पानी के भीतर लंबे समय तक स्थिर उपयोग के लिए इसमें उत्कृष्ट एंटी-एजिंग, एंटी-जंग और नमी-प्रूफ प्रदर्शन है।
ए4: हाँ. हम विभिन्न पंप शक्ति और परियोजना आवश्यकताओं से मेल खाने के लिए कस्टम केबल लंबाई, 2/3/4 कोर विनिर्देशों और विशेष पहनने-प्रतिरोधी या संक्षारण प्रतिरोधी शीथ का समर्थन करते हैं।
1. व्यावसायिक फैक्टरी ताकत:एओटीई तियानजिन पंप कं, लिमिटेड। वर्षों के उत्पादन और अनुसंधान एवं विकास अनुभव के साथ एक पेशेवर पंप और सहायक मोटर निर्माता है। हम स्वतंत्र रूप से परिपक्व उत्पादन तकनीक और स्थिर उत्पाद गुणवत्ता के साथ उच्च गुणवत्ता वाले एमएलई मोटर्स का विकास और उत्पादन करते हैं।
2. पेशेवर कस्टम निर्माता:एओटीई तियानजिन पंप कं, लिमिटेड। एमएलई सबमर्सिबल फ्लैट केबल को सपोर्ट करने के उत्पादन में माहिर है। समृद्ध उद्योग अनुभव के साथ, हम सभी प्रकार के सबमर्सिबल पंपों के लिए समर्पित केबल समाधान प्रदान करते हैं।
3. विश्वसनीय गुणवत्ता आश्वासन:सभी एमएलई केबल उच्च शुद्धता वाले कॉपर कोर और प्रीमियम वॉटरप्रूफ सामग्री का उपयोग करते हैं। प्रत्येक केबल डिलीवरी से पहले सख्त जल विसर्जन, इन्सुलेशन और उम्र बढ़ने के परीक्षणों से गुजरती है, जिससे स्थिर और सुरक्षित संचालन सुनिश्चित होता है।
4. उच्च लागत-प्रभावशीलता:हमारे एमएलई फ्लैट केबल में मजबूत तन्य प्रतिरोध और लंबी सेवा जीवन है। वे बाद में प्रतिस्थापन और रखरखाव की लागत को काफी कम कर देते हैं, जो दीर्घकालिक इंजीनियरिंग और व्यावसायिक उपयोग के लिए आदर्श हैं।
5. तेजी से वितरण और पूर्ण समर्थन:हमारे पास तेजी से वितरण का समर्थन करने के लिए मानक मॉडलों का पर्याप्त स्टॉक है। हम सभी ग्राहकों के लिए पेशेवर इंस्टॉलेशन मार्गदर्शन और बिक्री के बाद त्वरित तकनीकी सहायता भी प्रदान करते हैं।
