ऑयलफील्ड उपकरण आम तौर पर ऐसे वातावरण में काम करते हैं जहां केबल कंपन के प्रति संवेदनशील होते हैं, खींचना, प्रभाव, और तेल संदूषण। इन परिस्थितियों में, पारंपरिक फ्लैट केबल जल्दी खराब हो सकते हैं जगह की कमी वाली स्थितियों में गोल बख्तरबंद केबलों को स्थापित करना मुश्किल होता है।
बख्तरबंद एमएलई केबलों के विकास का लक्ष्य इन दोनों मुद्दों का समाधान करना है।
उनकी सपाट संरचना सीमित उपकरण खण्डों के भीतर केबल लेआउट को अनुकूलित करती है, जबकि एकीकृत धातु कवच प्रदान करता है
केबल की मोटाई में उल्लेखनीय वृद्धि किए बिना बाहरी यांत्रिक क्षति के खिलाफ अतिरिक्त सुरक्षा। बख्तरबंद
लचीलेपन और यांत्रिक शक्ति को मिलाकर केबल, स्थिर रहते हुए लगातार गति का सामना कर सकती है
विद्युत प्रदर्शन.
विशिष्ट अनुप्रयोगों में लॉगिंग ट्रक, वायरलाइन लॉगिंग सिस्टम, वेलहेड नियंत्रण उपकरण, भूमिगत केबल शामिल हैं खाइयाँ, मोबाइल स्किड-माउंटेड इकाइयाँ, और अपतटीय समर्थन उपकरण, सभी में लचीलेपन के संतुलन की आवश्यकता होती है स्थायित्व.
बख्तरबंद एमएलई केबलों का डिज़ाइन लक्ष्य केवल यांत्रिक शक्ति बढ़ाना नहीं है, बल्कि अप्रत्याशित डाउनटाइम को कम करना है केबल क्षति के कारण, जिससे ऑपरेटरों को रखरखाव लागत कम करने और रखरखाव अंतराल बढ़ाने में मदद मिलती है।

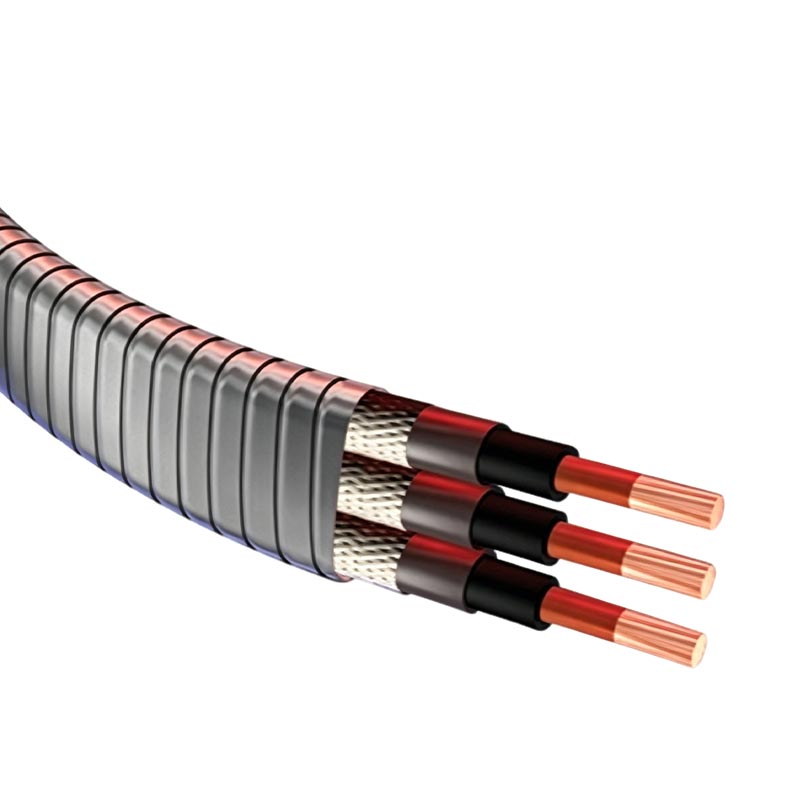

बख्तरबंद एमएलई केबल उच्च शुद्धता वाले टिन-प्लेटेड फंसे हुए तांबे के कंडक्टर का उपयोग करते हैं, जो उत्कृष्ट लचीलापन प्रदान करते हैं, और हैं स्थिर कोर पृथक्करण सुनिश्चित करने के लिए एक समान, तेल प्रतिरोधी एक्सएलपीई इन्सुलेशन परत के साथ युग्मित।
आंतरिक आवरण एक इंटरलॉकिंग गैल्वेनाइज्ड स्टील टेप कवच में घिरा हुआ है, जो एक मजबूत यांत्रिक सुरक्षा बनाता है परत; बाहरी आवरण तेल और संक्षारण प्रतिरोधी टीपीयू मिश्रित सामग्री से बना है, जो क्षरण के लिए प्रतिरोधी है कच्चा तेल, खारा पानी और फ्रैक्चरिंग तरल पदार्थ।
संपूर्ण उत्पादन प्रक्रिया में निरंतरता सुनिश्चित करने के लिए स्वचालित फ्लैट केबल और निरंतर बख्तरबंद उत्पादन लाइनों का उपयोग किया जाता है आंतरिक संरचना में. चीन में एक अग्रणी बख्तरबंद एमएलई केबल आपूर्तिकर्ता के रूप में, उच्च गुणवत्ता वाले उत्पाद का हर बैच केबलों का पूर्ण-प्रक्रिया निरीक्षण किया जाता है, और आमतौर पर उपयोग किए जाने वाले मॉडल आसानी से उपलब्ध होते हैं।
1. अल्ट्रा-फ्लैट और मिनी डिज़ाइन, संकीर्ण वेलहेड गैप और लॉगिंग उपकरण केबल चेन के लिए उपयुक्त;
2. अंतर्निर्मित धातु कवच दबाव, खरोंच और कृंतकों के लिए मजबूत प्रतिरोध प्रदान करता है, जो उथले तेल क्षेत्रों और भारी-भरकम कुएं के वातावरण के लिए उपयुक्त है;
3. छोटे झुकने वाले त्रिज्या के साथ अत्यधिक लचीली फंसे हुए संरचना, कंडक्टर टूटने के बिना लाखों पारस्परिक ड्रैग चक्रों का सामना करने में सक्षम, मोबाइल लॉगिंग टूल के लिए उपयुक्त;
4. उत्कृष्ट तेल और रासायनिक संक्षारण प्रतिरोध; कवच सहायक विद्युत चुम्बकीय परिरक्षण प्रदान करता है, जो जटिल तेल क्षेत्र विद्युत चुम्बकीय वातावरण में सिग्नल हस्तक्षेप को रोकता है। हमारे बख्तरबंद एमएलई केबलों का सेवा जीवन सामान्य निहत्थे फ्लैट केबलों से कहीं अधिक है।
बख्तरबंद केबल चुनना केवल यांत्रिक सुरक्षा के बारे में नहीं है। तेल क्षेत्र के वातावरण में, दीर्घकालिक विश्वसनीयता हजारों ऑपरेटिंग चक्रों के बाद केबल का प्रदर्शन निर्भर करता है, न कि बिल्कुल नया होने पर उसकी उपस्थिति पर।
फ्लैट कंडक्टर व्यवस्था बार-बार झुकने के दौरान तनाव को अधिक समान रूप से वितरित करती है, जिससे थकान कम होती है व्यक्तिगत कंडक्टर. इंटरलॉकिंग कवच पर्याप्त लचीलापन बनाए रखते हुए बाहरी झटके को अवशोषित करता है गतिशील उपकरणों को समायोजित करें। सुरक्षा और लचीलेपन के बीच यह संतुलन कंडक्टर के टूटने को कम करने में मदद करता है, म्यान का टूटना, और समय से पहले प्रतिस्थापन।
बार-बार चलने वाले उपकरण, केबल चेन मूवमेंट, या अस्थायी फ़ील्ड इंस्टॉलेशन की आवश्यकता वाले अनुप्रयोगों के लिए, बख्तरबंद एमएलई केबल कई पारंपरिक बख्तरबंद केबलों की तुलना में लंबे समय तक रखरखाव अंतराल प्रदान करते हैं।
बख्तरबंद एमएलई केबलों का व्यापक रूप से कॉम्पैक्ट केबलिंग और उच्च यांत्रिक सुरक्षा की आवश्यकता वाले अनुप्रयोगों में उपयोग किया जाता है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
खैर लॉगिंग उपकरण
केबल लॉगिंग वाहन
वेलहेड नियंत्रण प्रणाली
हाइड्रोलिक फ्रैक्चरिंग इकाइयाँ
ऑयलफील्ड स्वचालन उपकरण
मोबाइल ड्रिलिंग प्लेटफार्म
भूमिगत केबल खाइयाँ
ड्रैग चेन सिस्टम
अपतटीय सहायता उपकरण
अस्थायी क्षेत्र विद्युत वितरण
पोर्टेबल उपकरण प्रणाली
औद्योगिक स्वचालन के लिए लचीली बख्तरबंद केबलों की आवश्यकता होती है
सही बख्तरबंद एमएलई केबल चुनना केवल केबल आकार चुनने जितना आसान नहीं है। स्थापना की शर्तें, विद्युत आवश्यकताएँ, यांत्रिक गति और पर्यावरणीय जोखिम सभी इसके दीर्घकालिक प्रदर्शन को प्रभावित करते हैं।
| स्थापना वातावरण | अनुशंसित विन्यास |
| खैर लॉगिंग उपकरण | फंसे हुए कंडक्टरों के साथ हाई-फ्लेक्स बख्तरबंद एमएलई |
| वेलहेड नियंत्रण प्रणाली | तेल प्रतिरोधी जैकेट के साथ मानक बख्तरबंद निर्माण |
| भूमिगत केबल खाइयाँ | नमी प्रतिरोधी बाहरी जैकेट के साथ प्रबलित कवच |
| हाइड्रोलिक फ्रैक्चरिंग उपकरण | बेहतर घर्षण प्रतिरोध के साथ हेवी-ड्यूटी कवच |
| अपतटीय प्लेटफार्म | यूवी और नमक स्प्रे प्रतिरोधी जैकेट के साथ संक्षारण प्रतिरोधी कवच |
| मोबाइल स्किड-माउंटेड उपकरण | निरंतर गति के लिए डिज़ाइन किया गया लचीला निर्माण |
प्रत्येक बख्तरबंद एमएलई का निर्माण नियंत्रित उत्पादन प्रक्रियाओं के तहत किया जाता है और यह सुनिश्चित करने के लिए शिपमेंट से पहले निरीक्षण किया जाता है मांग वाले तेल क्षेत्र अनुप्रयोगों के लिए लगातार विद्युत और यांत्रिक प्रदर्शन।
| परीक्षण आइटम | उद्देश्य |
| कंडक्टर प्रतिरोध | विद्युत चालकता का सत्यापन करता है |
| एसी वोल्टेज का सामना करना | इन्सुलेशन अखंडता की पुष्टि करता है |
| इन्सुलेशन प्रतिरोध | विश्वसनीय विद्युत अलगाव सुनिश्चित करता है |
| आयाम निरीक्षण | केबल की चौड़ाई, मोटाई और संरचना की जाँच करता है |
| कवच निरीक्षण | कवच की अखंडता और कवरेज की पुष्टि करता है |
| दृश्य निरीक्षण | सतह की गुणवत्ता और उत्पाद की पहचान की पुष्टि करता है |
गुणवत्ता नियंत्रण को कच्चे माल के सत्यापन, कंडक्टर सहित पूरी विनिर्माण प्रक्रिया में एकीकृत किया जाता है स्ट्रैंडिंग, इन्सुलेशन एक्सट्रूज़न, कवच अनुप्रयोग और अंतिम निरीक्षण। प्रमुख उत्पादन पैरामीटर निरंतर हैं स्थिर उत्पाद गुणवत्ता और आयामी स्थिरता सुनिश्चित करने के लिए निगरानी की जाती है।
अनुरोध पर सहायक दस्तावेज़ प्रदान किए जा सकते हैं, जिनमें शामिल हैं:
फ़ैक्टरी परीक्षण रिपोर्ट (एफटीआर)
अनुरूपता प्रमाणपत्र (सीओसी)
सामग्री प्रमाण पत्र
पैकिंग सूची और वाणिज्यिक चालान
मूल प्रमाण पत्र (यदि आवश्यक हो)
प्रत्येक उत्पादन बैच का कच्चे माल से लेकर अंतिम निरीक्षण तक पता लगाया जा सकता है, जिससे ग्राहकों को परियोजना की गुणवत्ता और दस्तावेज़ीकरण आवश्यकताओं को पूरा करने में मदद मिलती है।
A1: यह मुख्य रूप से तेल क्षेत्र अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है, जिसमें वेल लॉगिंग सिस्टम, वेलहेड ऑटोमेशन उपकरण, ड्रैग चेन, भूमिगत संकीर्ण खाई स्थापना और मोबाइल फ्रैक्चरिंग नियंत्रण इकाइयां शामिल हैं। इसकी लचीली संरचना और यांत्रिक सुरक्षा इसे ऐसे वातावरण के लिए उपयुक्त बनाती है जहां केबल लगातार आंदोलन, प्रभाव और कठोर बाहरी परिस्थितियों के संपर्क में आते हैं।
A2: इंटरलॉक्ड स्टील टेप कवच परत कुचलने, प्रभाव, घर्षण और कृंतक क्षति के खिलाफ अतिरिक्त यांत्रिक सुरक्षा प्रदान करती है। पारंपरिक फ्लैट केबलों की तुलना में, बख्तरबंद एमएलई केबल उजागर तेल क्षेत्र के वातावरण में बेहतर स्थायित्व प्रदान करता है जहां केबलों को स्थापना और संचालन के दौरान शारीरिक तनाव का अनुभव हो सकता है।
ए3: हाँ. केबल को गतिशील कार्य स्थितियों के लिए डिज़ाइन किया गया है। महीन फंसे हुए तांबे के कंडक्टर, लचीली इन्सुलेशन सामग्री और तेल प्रतिरोधी बाहरी जैकेट का उपयोग केबल को बार-बार झुकने, खींचने और घूमने के दौरान विद्युत प्रदर्शन को बनाए रखने की अनुमति देता है जो आमतौर पर लॉगिंग और मोबाइल ऑयलफील्ड उपकरण में पाया जाता है।
ए4: हाँ. हम कंडक्टर आकार, कोर संख्या, केबल लंबाई, जैकेट सामग्री, वोल्टेज रेटिंग और पर्यावरण संरक्षण आवश्यकताओं सहित विभिन्न एप्लिकेशन आवश्यकताओं के आधार पर अनुकूलित समाधान प्रदान कर सकते हैं। हमारी इंजीनियरिंग टीम विशिष्ट तेल क्षेत्र परिचालन स्थितियों के लिए उपयुक्त केबल संरचना का चयन करने में मदद कर सकती है।
