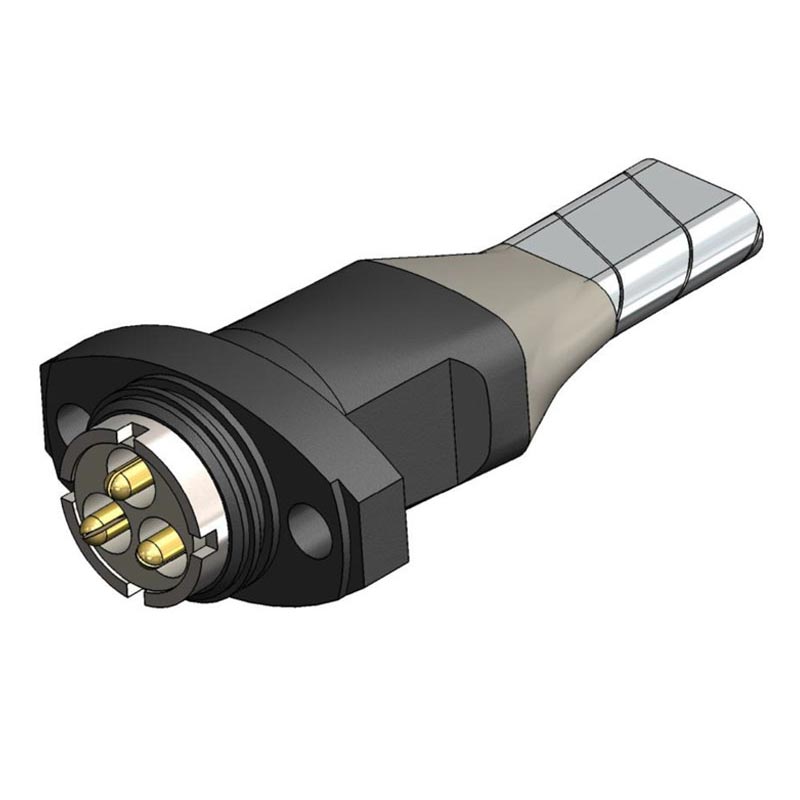

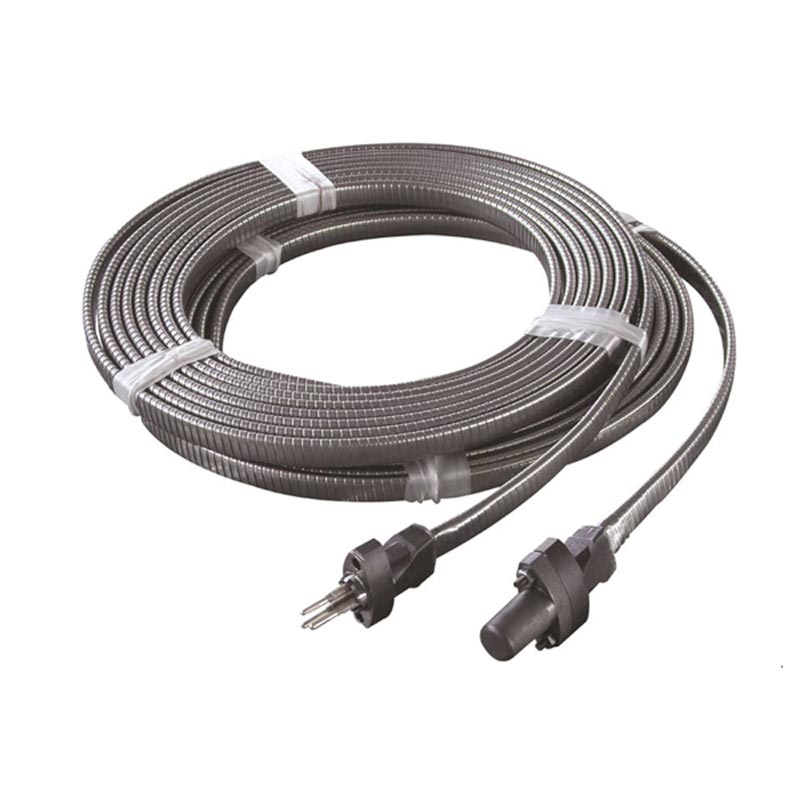

एपीआई स्टैंडर्ड एमएलई एक विशेष फ्लैट बख्तरबंद केबल है जिसे तटवर्ती तेल क्षेत्र के कुएं स्थलों और अपतटीय समर्थन के लिए डिज़ाइन किया गया है प्लेटफार्म. इसमें एक समानांतर मल्टी-कोर फ्लैट संरचना है और यह गैल्वनाइज्ड इंटरलॉकिंग स्टील टेप से सुसज्जित है कवच (0.3 मिमी मोटाई, ओवरलैप ≥90%), क्षेत्र के दौरान प्रभाव, कुचलने और कृंतक क्षति का प्रभावी ढंग से विरोध करता है परिचालन.
पारंपरिक गोल बख्तरबंद केबलों की तुलना में, इसका सपाट और कॉम्पैक्ट आकार केबल लगाने की जगह का ≥30% बचाता है - विशेष रूप से 15 मिमी जितनी संकीर्ण उपकरण मंजूरी और सीमित स्थान वाली उथली केबल खाइयों के लिए उपयुक्त। कंडक्टर है टिनयुक्त मुलायम तांबे के फंसे हुए तार से बना है, और इन्सुलेशन तेल प्रतिरोध के साथ एक्सएलपीई क्रॉस-लिंक्ड पॉलीथीन है एएसटीएम डी471 मानकों को पूरा करना।
सभी उत्पाद एपीआई आवश्यकताओं के अनुसार कठोर पूर्ण-प्रक्रिया निरीक्षण से गुजरते हैं। हमारा गोदाम स्टॉक रखता है ड्रिलिंग और फ्रैक्चरिंग कार्यों में आपातकालीन तैनाती आवश्यकताओं का समर्थन करने के लिए 5000 मीटर से अधिक की दूरी।
| वस्तु | विनिर्देश |
| प्रोडक्ट का नाम | एपीआई मानक एमएलई मिनी फ्लैट बख्तरबंद केबल |
| केबल प्रकार | मिनी फ्लैट बख्तरबंद केबल |
| इन्सुलेशन | तेल प्रतिरोधी एक्सएलपीई |
| कवच | गैल्वनाइज्ड इंटरलॉक्ड स्टील टेप |
| कोर विन्यास | अनुकूलित (2-12 करोड़ उपलब्ध) |
| कंडक्टर का आकार | परियोजना आवश्यकताओं के अनुसार अनुकूलित |
| रेटेड वोल्टेज | आवेदन के आधार पर अनुकूलित |
| न्यूनतम झुकने की त्रिज्या | केबल संरचना पर निर्भर करता है |
| इंस्टालेशन | स्थिर या सतत गतिमान अनुप्रयोग |
| लौ प्रतिरोध | अनुरोध पर उपलब्ध |
| रासायनिक प्रतिरोध | तेल, मिट्टी, नमकीन पानी, ड्रिलिंग तरल पदार्थ, हाइड्रोलिक तरल पदार्थ |
| यूवी प्रतिरोध | हाँ |
| OEM और ODM | का समर्थन किया |
इसमें बारीक फंसे हुए ढांचे के साथ उच्च शुद्धता वाले टिन-प्लेटेड नरम तांबे के कंडक्टर का उपयोग किया जाता है जो ≥10 का समर्थन करता है मिलियन झुकने चक्र (आईएसओ 1456 मानक के अनुसार परीक्षण किया गया, झुकने की त्रिज्या केबल के बाहरी व्यास का 8 गुना है)।
एक तेल प्रतिरोधी एक्सएलपीई क्रॉस-लिंक्ड पॉलीथीन इन्सुलेशन परत (एएसटीएम डी471 मानक के अनुसार, इसमें डुबोया जा सकता है) कच्चा तेल, नमकीन पानी और विस्तारित अवधि के लिए फ्रैक्चरिंग तरल पदार्थ) प्रत्येक कोर की रक्षा करता है।
केबल एक दोहरी सुरक्षा संरचना का उपयोग करती है:
पहली परत: गैल्वनाइज्ड इंटरलॉकिंग स्टील टेप कवच
दूसरी परत: घर्षण-प्रतिरोधी बाहरी आवरण
हमारी उत्पादन कार्यशाला पूरी तरह से स्वचालित फ्लैट केबलिंग और इंटरलॉकिंग कवच उत्पादन लाइनों से सुसज्जित है। प्रत्येक विनिर्माण चरण में वास्तविक समय लेजर व्यास माप और स्पार्क डिटेक्शन लागू किया जाता है। तैयार उत्पादों के प्रत्येक बैच को फैक्ट्री छोड़ने से पहले 12 अनिवार्य निरीक्षण चौकियों से गुजरना होगा।
तीसरे पक्ष की प्रयोगशालाओं द्वारा सत्यापित एपीआई मानक एमएलई में निम्नलिखित पांच मुख्य प्रदर्शन लाभ हैं:
1. जगह बचाने वाली फ्लैट संरचना - 5:1 तक के पहलू अनुपात के साथ, फ्लैट डिज़ाइन समान कंडक्टर क्रॉस-सेक्शन के गोल केबलों की तुलना में इंस्टॉलेशन स्पेस का ≥30% बचाता है, जिससे 15 मिमी तक संकीर्ण उपकरण अंतराल में इंस्टॉलेशन की अनुमति मिलती है।
2. सुपीरियर मैकेनिकल सुरक्षा - एपीआई मानकों के अनुरूप इंटरलॉकिंग स्टील टेप कवच प्रभावी ढंग से प्रभाव, कुचलने और कृंतक क्षति से बचाता है।
3. विस्तारित झुकने का जीवन - बारीक फंसे हुए तांबे के कंडक्टर और एक लचीली म्यान का संयोजन केबल के बाहरी व्यास के 8 गुना झुकने वाले त्रिज्या पर ≥10 मिलियन झुकने चक्र का समर्थन करता है, जो आईएसओ 1456 झुकने थकान परीक्षण द्वारा सत्यापित है।
4. रासायनिक और संक्षारण प्रतिरोध - एक्सएलपीई इन्सुलेशन और शीथ का 72 घंटे का निरंतर विसर्जन परीक्षण हुआ है।
5. विद्युतचुंबकीय हस्तक्षेप परिरक्षण - स्टील स्ट्रिप कवच परत तेल क्षेत्रों के जटिल विद्युतचुंबकीय वातावरण के अनुकूल ≥85% विद्युतचुंबकीय परिरक्षण प्रभावशीलता प्रदान करती है।
एपीआई मानक एमएलई को तेल और गैस क्षेत्र संचालन की एक विस्तृत श्रृंखला में तैनात किया गया है, जिसमें शामिल हैं:
| आवेदन | विशिष्ट विन्यास | मुख्य आवश्यकता |
| लॉगिंग ट्रॉली ड्रैग चेन | 4×2.5mm² + सिग्नल | उच्च फ्लेक्स जीवन, ईएमआई परिरक्षण |
| वेलहेड स्वचालन नियंत्रण | 8-12×1.0मिमी² | संकीर्ण स्थान, तेल प्रतिरोध |
| उथली खाई दबी हुई बिछाना | 4-6×2.5मिमी² | क्रश प्रतिरोध, कृंतक संरक्षण |
| अपतटीय सहायक नियंत्रण | 4-12×1.5मिमी² | नमक स्प्रे संक्षारण प्रतिरोध |
| फ्रैक्चरिंग यूनिट मूवेबल लाइन्स | 3×4मिमी² + 2×2.5मिमी² | घर्षण प्रतिरोध, बार-बार कुंडलित होना |
| इंस्ट्रुमेंटेशन और सिग्नल लाइनें | 4-8×0.75मिमी² | स्थिर सिग्नल, कम धारिता |
यह निम्नलिखित मानकों को पूरा करते हुए एक सख्त गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित किया गया है:
1.एपीआई स्पेक 7-2
2.एपीआई Q1
3.आईएसओ 9001:2015
4.आईईसी 60092
हमारा कारखाना तृतीय-पक्ष ऑडिटिंग एजेंसियों द्वारा वार्षिक ऑडिट से गुजरता है। एसजीएस परीक्षण रिपोर्ट और कारखाना निरीक्षण अनुरोध पर उत्पादों के प्रत्येक बैच के लिए प्रमाणपत्र प्रदान किए जा सकते हैं। पूरी प्रक्रिया, कच्चे माल (तांबा) से छड़ें) तैयार केबलों तक, पता लगाने योग्य है।
| हमें क्यों चुनें | प्रमाण |
| एपीआई-प्रमाणित निर्माता | एपीआई स्पेक 7-2 और एपीआई क्यू1 प्रमाणित। वार्षिक तृतीय-पक्ष ऑडिट निरंतर अनुपालन सुनिश्चित करते हैं। |
| क्षेत्र-सिद्ध अनुभव | 2020 से चीन, मध्य पूर्व और दक्षिण पूर्व एशिया में 15+ तेल क्षेत्र परियोजनाओं को आपूर्ति की गई। शून्य आज तक उत्पाद-देयता का दावा। |
| कठोर गुणवत्ता नियंत्रण | प्रति बैच 12 अनिवार्य निरीक्षण चौकियाँ। एसजीएस परीक्षण रिपोर्ट और मिल प्रमाणपत्र प्रदान किए गए हर शिपमेंट. |
| लचीली आपूर्ति क्षमता | 5,000 मिलियन+ स्पॉट इन्वेंट्री + 3 समर्पित एपीआई एमएलई उत्पादन लाइनें = बड़े पैमाने पर निविदाओं के लिए स्थिर आपूर्ति। |
| एक-स्ट्रोक तकनीकी सहायता | बिक्री-पूर्व पैरामीटर मिलान, स्थापना मार्गदर्शन और बिक्री-पश्चात विफलता विश्लेषण शामिल है। प्रत्यक्ष फ़ैक्टरी इंजीनियर सहायता वीडियो कॉल के माध्यम से उपलब्ध है। |
इसका उपयोग मुख्य रूप से ऑयलफील्ड लॉगिंग सिस्टम, वेलहेड नियंत्रण उपकरण, वायरलाइन इकाइयों में किया जाता है। इंस्ट्रुमेंटेशन सर्किट, और अन्य अनुप्रयोगों के लिए एक कॉम्पैक्ट, यांत्रिक रूप से संरक्षित फ्लैट केबल की आवश्यकता होती है। यह है सीमित स्थान और बार-बार केबल मूवमेंट वाले इंस्टॉलेशन के लिए विशेष रूप से उपयुक्त।
मानक फ्लैट केबलों के विपरीत, हमारे उत्पाद में गैल्वेनाइज्ड इंटरलॉक्ड स्टील कवच और एक तेल प्रतिरोधी है कुचलने, घर्षण, प्रभाव और कठोर तेल क्षेत्र के वातावरण के खिलाफ बेहतर सुरक्षा के लिए बाहरी जैकेट। यह निर्माण उन औद्योगिक अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है जहां दीर्घकालिक विश्वसनीयता महत्वपूर्ण है।
हाँ। केबल को बनाने में लचीले क्लास 5 टिन वाले फंसे तांबे के कंडक्टर और एक प्रबलित फ्लैट संरचना का उपयोग किया जाता है बार-बार झुकने, केबल रीलों, ड्रैग चेन और मोबाइल ऑयलफील्ड उपकरण से जुड़े अनुप्रयोगों के लिए उपयुक्त।
हाँ। केबल को तटवर्ती और अपतटीय दोनों प्रतिष्ठानों के लिए डिज़ाइन किया गया है। इसका जैकेट उत्कृष्ट प्रदान करता है तेल, नमी, यूवी जोखिम, ड्रिलिंग तरल पदार्थ और सामान्य औद्योगिक रसायनों के प्रति प्रतिरोध, विश्वसनीयता सुनिश्चित करता है कठोर वातावरण में प्रदर्शन.
हम परियोजना आवश्यकताओं के आधार पर अनुकूलित कंडक्टर आकार, कोर नंबर और केबल आयाम प्रदान करते हैं। हमारा इंजीनियरिंग टीम वोल्टेज, करंट, इंस्टॉलेशन के अनुसार सबसे उपयुक्त कॉन्फ़िगरेशन की सिफारिश कर सकती है शर्तें, और आवेदन आवश्यकताएँ।
हाँ। कंडक्टर आकार, कोर की संख्या, इन्सुलेशन सहित OEM और अनुकूलित विनिर्माण सेवाएं उपलब्ध हैं सामग्री, कवच प्रकार, बाहरी जैकेट सामग्री, केबल की लंबाई, रंग और ग्राहक-विशिष्ट पहचान।
प्रत्येक केबल डिलीवरी से पहले व्यापक गुणवत्ता निरीक्षण से गुजरती है। विशिष्ट परीक्षणों में कंडक्टर प्रतिरोध शामिल है, इन्सुलेशन प्रतिरोध, उच्च वोल्टेज प्रतिरोध परीक्षण, आयामी निरीक्षण, कवच अखंडता निरीक्षण, झुकना प्रदर्शन मूल्यांकन, और दृश्य गुणवत्ता निरीक्षण।
