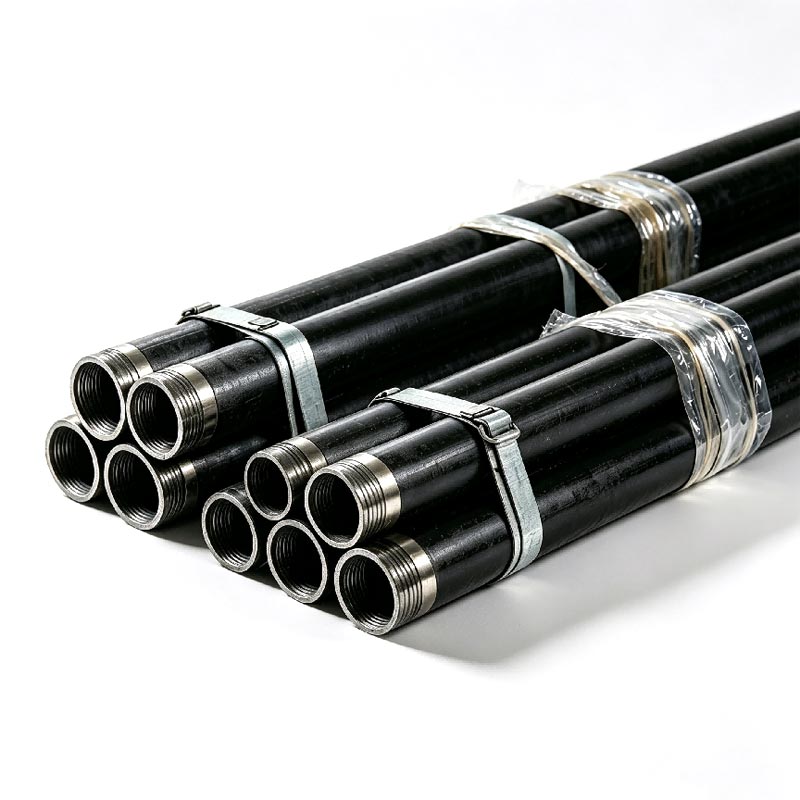

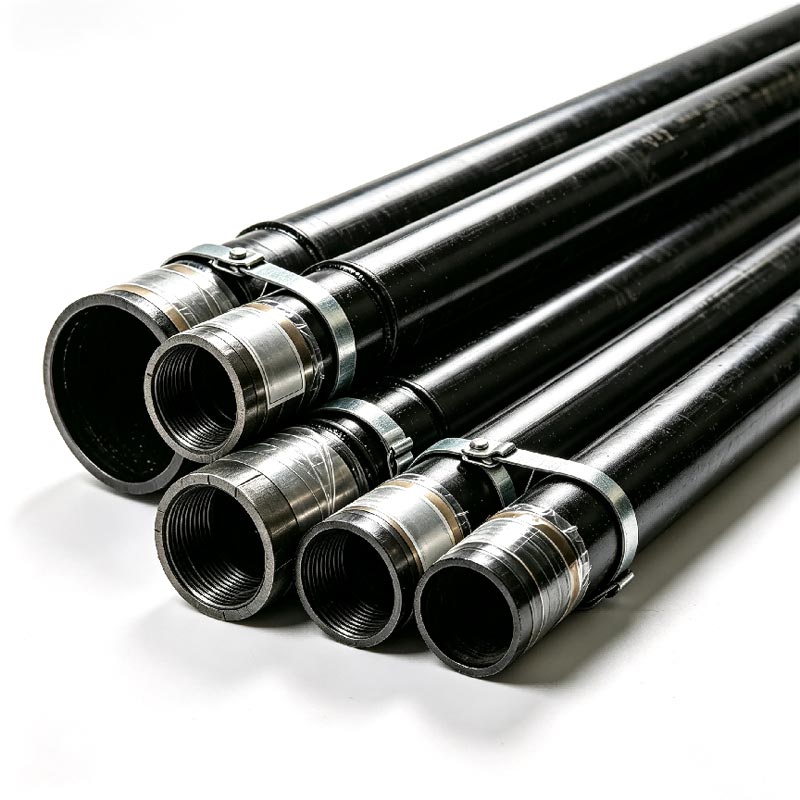

4 -1/2 एपीआई मानक टयूबिंग का व्यापक रूप से पारंपरिक की तुलना में उच्च प्रवाह दर और यांत्रिक शक्ति की आवश्यकता वाले कुओं में उपयोग किया जाता है उत्पादन ट्यूबिंग. इसका बड़ा बाहरी व्यास विश्वसनीय प्रतिरोध बनाए रखते हुए उत्पादन क्षमता में सुधार करता है आंतरिक दबाव, कुचलन और तन्य शक्ति।
एपीआई 5सीटी विनिर्देशों के अनुसार निर्मित, यह टयूबिंग तटवर्ती और अपतटीय दोनों तेल क्षेत्रों के लिए उपयुक्त है और है मानक एपीआई फिटिंग, पैकर्स, सुरक्षा वाल्व और ईएसपी पूर्ण उपकरण के साथ संगत। उपयुक्त स्टील ग्रेड, दीवार की मोटाई और धागे के प्रकार को कुएं की गहराई, उत्पादन दबाव और संक्षारक वातावरण के आधार पर चुना जा सकता है।
| वस्तु | विनिर्देश |
| मानक | एपीआई 5सीटी |
| घेरे के बाहर | 4.500 इंच (114.30 मिमी) |
| सामान्य दीवार की मोटाई | 6.88/7.37/8.56 मिमी |
| स्टील ग्रेड | जे55, के55, एन80, एल80, पी110 |
| धागे का प्रकार | एनयूई/ईयूई |
| लंबाई | आर1, आर2, आर3 |
| अंत समाप्त | सादा अंत या युग्मन |
| निरीक्षण | एपीआई 5सीटी, ड्रिफ्ट टेस्ट, हाइड्रोस्टैटिक टेस्ट, यूटी |
| सतह का उपचार | काला, वार्निश, फॉस्फेट, जंग रोधी कोटिंग |
अलग-अलग कुएं के वातावरण के लिए अलग-अलग ट्यूबिंग ग्रेड की आवश्यकता होती है।
| श्रेणी | अनुशंसित आवेदन |
| जे55 | पारंपरिक उत्पादन कुएँ |
| K55 | मानक तेल उत्पादन |
| एन80 | अधिक दबाव वाले गहरे कुएँ |
| एल80 | CO₂ और हल्के संक्षारक कुएं |
| पी110 | अत्यंत गहरे उच्च दबाव वाले कुएं |
उच्चतम ग्रेड चुनने के बजाय, वास्तविक कुएं की स्थिति के अनुसार टयूबिंग का चयन अनावश्यकता को कम करने में मदद करता है परिचालन सुरक्षा सुनिश्चित करते हुए परियोजना लागत।
नीचे दी गई तालिका 2 7/8", 3 1/2" और 4 -1/2 एपीआई मानक ट्यूबिंग के मुख्य मापदंडों की तुलना करती है, जिससे आपको उपयुक्त चयन करने में मदद मिलती है। विभिन्न कुओं की स्थितियों के लिए उत्पाद।
| पैरामीटर आइटम | 2 7/8 एपीआई मानक ट्यूबिंग | 3 1/2 एपीआई मानक ट्यूबिंग | 4 -1/2 एपीआई मानक ट्यूबिंग |
| लागू कुआं गहराई | उथले और मध्यम कुएं (≤2500 मी) | मध्यम एवं गहरे कुएं (2500 मीटर-4000 मीटर) | गहरे और अति गहरे कुएं (>4000 मीटर) |
| बहरी घेरा | 2.875 इंच (73.02 मिमी) | 3.5 इंच (88.9 मिमी) | 4.5 इंच (114.3 मिमी) |
| मुख्य दीवार की मोटाई | 5.51 मिमी / 7.01 मिमी | 6.45 मिमी / 7.82 मिमी | 7.37 मिमी / 8.56 मिमी |
| श्रेणी | जे55/एन80/पी110 | जे55/एन80/पी110 | N80 / P110 (उच्च शक्ति) |
| कार्य का दबाव | मध्यम-निम्न दबाव (≤35MPa) | मध्यम-उच्च दबाव (35-55 एमपीए) | उच्च दबाव (≥55MPa) |
| पतन प्रतिरोध | सामान्य | उत्कृष्ट | बेहतर |
| कोर अनुप्रयोग | उथला कुआँ उत्पादन, पारंपरिक जल इंजेक्शन | गहरे कुँए का दोहन, उच्च दबाव वाले पानी का इंजेक्शन, कुँए का पुनर्निर्माण | अत्यंत गहरे कुएं, भारी तेल और उच्च भार वाली तेल क्षेत्र परियोजनाएं |
| व्यापक लागत | कम (उथले कुओं के लिए लागत प्रभावी) | मध्यम (संतुलित प्रदर्शन और लागत) | उच्च (उच्च-शक्ति हेवी-ड्यूटी विशिष्टता) |
4 -1/2 एपीआई मानक टयूबिंग का आमतौर पर उपयोग किया जाता है:
गहरे तेल के कुएँ
अत्यंत गहरे गैस कुएं
उच्च दबाव वाले उत्पादन कुएं
जल इंजेक्शन कुएँ
गैस इंजेक्शन कुएँ
ईएसपी पूर्णता प्रणाली
क्षैतिज कुएँ
दिशात्मक कुएँ
भारी तेल उत्पादन
अपतटीय ड्रिलिंग परियोजनाएँ
सभी पाइप फिटिंग एक मानकीकृत प्रक्रिया का उपयोग करके निर्मित की जाती हैं।
कच्चे माल का निरीक्षण → हॉट रोलिंग → हीट ट्रीटमेंट → सीधा करना → थ्रेडिंग → आयामी निरीक्षण →
हाइड्रोस्टैटिक परीक्षण → अल्ट्रासोनिक परीक्षण → बहाव परीक्षण → थ्रेड सुरक्षा → पैकेजिंग और परिवहन
परिवहन के तरीके और परियोजना आवश्यकताओं के आधार पर, पाइपों के लिए निम्नलिखित पैकेजिंग विकल्प उपलब्ध हैं:
पिरोया हुआ सुरक्षात्मक आस्तीन
स्टील स्ट्रैपिंग
वाटरप्रूफ पैकेजिंग
लकड़ी के समर्थन निर्यात करें
कंटेनर पर लादना
थोक वाहक शिपिंग
लंबी दूरी के अंतरराष्ट्रीय परिवहन के लिए अनुकूलित निर्यात पैकेजिंग उपलब्ध है।
उपयुक्त ग्रेड कुएं की गहराई, दबाव, तापमान और संक्षारण स्थितियों पर निर्भर करता है। N80 और P110 हैं आमतौर पर गहरे कुओं के लिए चुना जाता है, जबकि L80 हल्के संक्षारक वातावरण के लिए उपयुक्त है।
EUE थ्रेड्स बेहतर कनेक्शन मजबूती के लिए बाहरी अपसेट एंड का उपयोग करते हैं, जबकि NUE थ्रेड्स में नॉन-अपसेट डिज़ाइन होता है बड़े आंतरिक व्यास के साथ. चयन पूर्णता डिज़ाइन और कनेक्शन आवश्यकताओं पर निर्भर करता है।
हाँ। टयूबिंग को पहले से स्थापित कपलिंग के साथ वितरित किया जा सकता है या परियोजना आवश्यकताओं के आधार पर अलग से आपूर्ति की जा सकती है।
हाँ। अनुरोध पर शिपमेंट से पहले एसजीएस, बीवी, डीएनवी और अन्य स्वतंत्र निरीक्षण सेवाओं की व्यवस्था की जा सकती है।
विशिष्ट दस्तावेज़ीकरण में शामिल हैं:
मिल टेस्ट सर्टिफिकेट (एमटीसी)
एपीआई 5सीटी निरीक्षण रिपोर्ट
हाइड्रोस्टेटिक परीक्षण रिपोर्ट
यांत्रिक संपत्ति रिपोर्ट
आयामी निरीक्षण रिपोर्ट
पैकिंग सूची
वाणिज्यिक चालान
एओटीई पंप न केवल मानक टयूबिंग प्रदान करता है, बल्कि पूरे क्षेत्र में व्यापक समर्थन प्रदान करने पर भी ध्यान केंद्रित करता है खरीद प्रक्रिया - टयूबिंग चयन और तकनीकी परामर्श से लेकर विनिर्माण, निरीक्षण और निर्यात लॉजिस्टिक्स तक।
हमारी शक्तियों में शामिल हैं:
एपीआई 5सीटी अनुरूप विनिर्माण
स्टील ग्रेड और धागे के प्रकारों का विस्तृत चयन
बड़ी मात्रा के ऑर्डर के लिए स्थिर क्षमता
परियोजना आवश्यकताओं को पूरा करने के लिए लचीला अनुकूलन
व्यापक निरीक्षण और पता लगाने योग्य गुणवत्ता रिकॉर्ड
वैश्विक तेल क्षेत्र ठेकेदारों और वितरकों को सेवा प्रदान करने का व्यापक निर्यात अनुभव
टयूबिंग चयन और प्रोजेक्ट मिलान के लिए तकनीकी सहायता
