जल संचय खनन दक्षता और सुरक्षा को प्रभावित करने वाली प्रमुख चुनौतियों में से एक है। अतिरिक्त भूजल, वर्षा, और भूमिगत रिसाव से उत्पादन बाधित हो सकता है, उपकरण क्षतिग्रस्त हो सकते हैं और परिचालन लागत बढ़ सकती है।

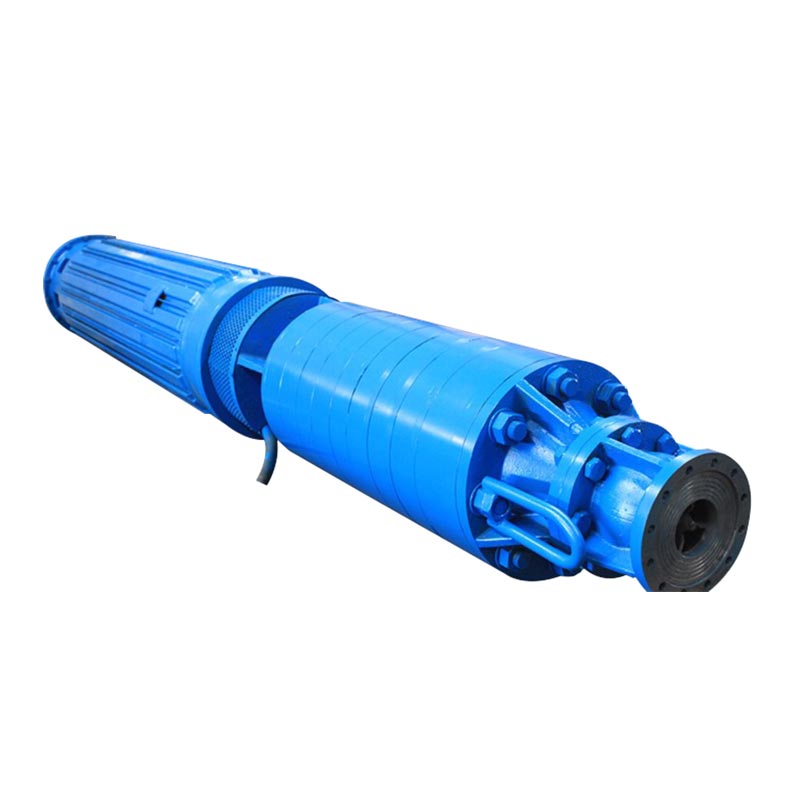

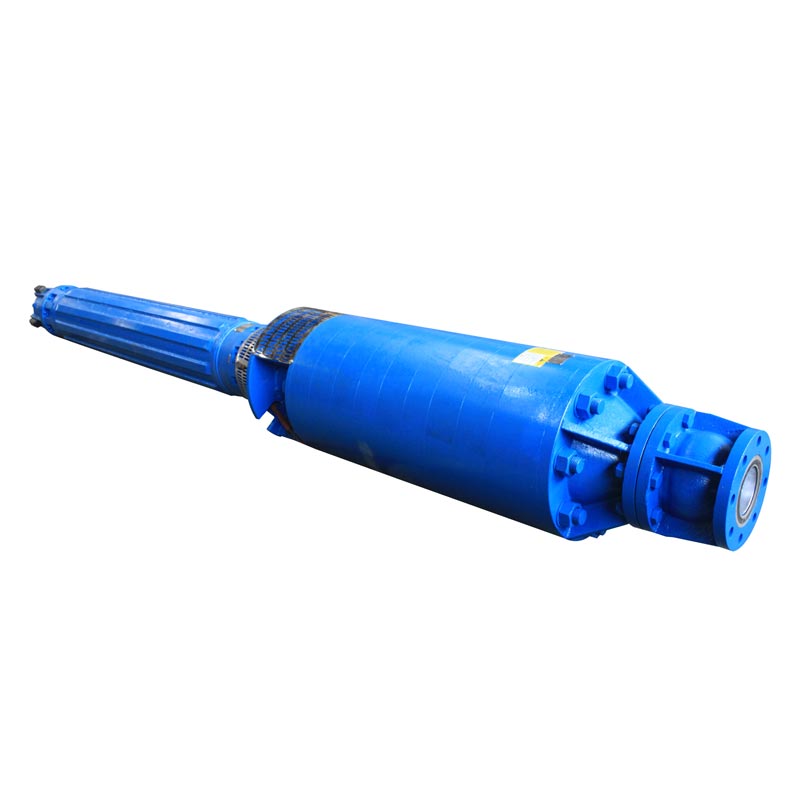

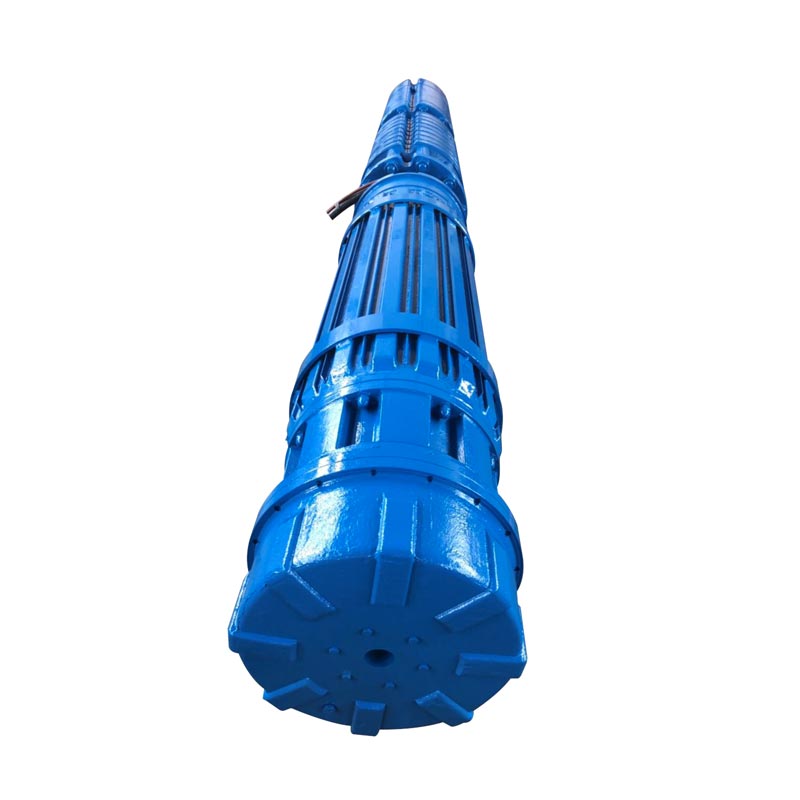

ड्रेनेज सबमर्सिबल माइनिंग पंप को हेवी-ड्यूटी माइन डीवाटरिंग अनुप्रयोगों के लिए इंजीनियर किया गया है, जहां निरंतर संचालन और लंबी सेवा जीवन की आवश्यकता है। उच्च-प्रदर्शन केन्द्रापसारक हाइड्रोलिक प्रणाली और मजबूत के साथ डिज़ाइन किया गया सबमर्सिबल मोटर तकनीक, यह गहरी खदानों, बड़े खुले गड्ढों और वातावरण में भी स्थिर जल निष्कासन प्रदान करती है अपघर्षक कण युक्त.
कोयले और तांबे की खदानों से लेकर सोने, टिन और हीरे के निष्कर्षण स्थलों तक, यह पंप भरोसेमंद जल निकासी प्रदान करता है कठिन परिस्थितियों में प्रदर्शन.
अक्षीय प्रणोद और खींचे गए ठोस पदार्थों और गाद से इकाई पर भार जितना कम होगा, परिचालन उतना ही अधिक होगा विश्वसनीयता.
परिचालन विश्वसनीयता जितनी अधिक होगी, सेवा जीवन उतना ही लंबा होगा। एचडीएम युक्त सबमर्सिबल मोटर पंपों के लिए जो 10 वर्ष या उससे अधिक का हो सकता है।
सेवा जीवन जितना लंबा होगा और दक्षता (90% से अधिक तक) जितनी अधिक होगी, परिचालन लागत उतनी ही कम होगी।
प्रवाह क्षमता Q: 6000 m'/h तक (26500 US gpm)
डिलिवरी हेड एच: 1500 मीटर (5000 फीट) तक
दबाव पी: 150 बार तक (2200 पीएसआई)
गति n: 3600 आरपीएम तक
मोटर का प्रदर्शन डेटा:
आवृत्ति: 50 हर्ट्ज़/ 60 हर्ट्ज़
वोल्टेज V: 14000 वोल्ट तक
मोटर पावर पी: 5000 किलोवाट तक (6700 एचपी)
गति n: 3600rpm तक
तापमान t: 100 ℃ तक
सामग्री: सामग्री को आपकी आवश्यकताओं के अनुसार व्यक्तिगत रूप से चुना जाता है जिसमें ग्रे कास्ट आयरन, डक्टाइल आयरन, कांस्य, एल्यूमीनियम कांस्य, डुप्लेक्स स्टेनलेस स्टील शामिल हैं।
(1) सबमर्सिबल पंप में एक केन्द्रापसारक प्ररित करनेवाला और एक रेडियल गाइड वेन संरचना होती है; ऑपरेशन के दौरान, तरल को रेडियल रूप से खींचा जाता है और रेडियल रूप से डिस्चार्ज किया जाता है;
(2) इस सबमर्सिबल पंप में मुख्य रूप से इम्पेलर, सील रिंग, ऊपरी और निचले गाइड वेन, ऊपरी और निचले इंटरमीडिएट सेक्शन, सक्शन सेक्शन, डिस्चार्ज सेक्शन, पंप शाफ्ट, ऊपरी थ्रस्ट बेयरिंग, गाइड वेन स्लीव और इंटरमीडिएट ट्रांज़िशन सेक्शन शामिल हैं।
(3) पंप के कार्य कक्ष में प्ररित करनेवाला, गाइड वेन और मध्यवर्ती अनुभाग होते हैं। प्ररित करनेवाला, असर आस्तीन, और स्टील आस्तीन रोटर असेंबली बनाते हैं, जबकि घूर्णन रोटर असेंबली का समर्थन करने के लिए सक्शन अनुभाग, डिस्चार्ज अनुभाग और मध्यवर्ती संक्रमण अनुभाग में स्लाइडिंग बीयरिंग स्थापित किए जाते हैं।
(4) अक्षीय बलों को संतुलित करने के लिए, प्ररित करनेवालों को सममित रूप से व्यवस्थित किया जाता है: ऊपरी प्ररित करनेवाला दक्षिणावर्त घूमता है, जबकि निचला प्ररित करनेवाला विपरीत दिशा में स्थापित होता है। ऑपरेशन के दौरान इम्पेलर्स द्वारा उत्पन्न अक्षीय बल एक-दूसरे को रद्द कर देते हैं, और कोई भी अवशिष्ट अक्षीय बल मोटर से जुड़े थ्रस्ट बियरिंग द्वारा वहन किया जाता है, जिससे इकाई की सेवा जीवन बढ़ जाता है।
(5) रोटर को मोटर बेयरिंग हाउसिंग कपलिंग के साथ संरेखित करने के लिए पंप कपलिंग के रेडियल शोल्डर का उपयोग करके स्थापित किया जाता है, और एक कठोर कनेक्शन बनाने के लिए बोल्ट के साथ अक्षीय रूप से सुरक्षित किया जाता है।
(1) मोटर में स्टेटर, रोटर, ऊपरी और निचले गाइड बियरिंग्स, थ्रस्ट बियरिंग्स, बेस, शाफ्ट एक्सटेंशन सील होते हैं असेंबली, और अन्य घटक।
(2) मोटर शाफ्ट एक्सटेंशन को रबर-प्रबलित तेल सील और एक यांत्रिक सील का उपयोग करके सील किया जाता है।
(3) मोटर के बीच दबाव को संतुलित करने के लिए मोटर के निचले भाग में एक रबर एक्सपेंशन ब्लैडर स्थापित किया जाता है आंतरिक गुहा और बाहरी पानी जब मोटर के अंदर थर्मल विस्तार और संकुचन होता है या जब बाहरी जल स्तर में उतार-चढ़ाव होता रहता है। मोटर का निचला हिस्सा संक्षारण प्रतिरोधी गैल्वेनाइज्ड शीट से ढका हुआ है धातु.
(4) मोटर हाउसिंग की बाहरी सतह पर कूलिंग फिन और कूलिंग वॉटर चैनल हैं। ऑपरेशन के दौरान, मोटर का आंतरिक भाग पानी से भरा होता है, जिसे सुनिश्चित करने के लिए रोटर के नीचे स्थित प्ररित करनेवाला द्वारा प्रसारित किया जाता है एकसमान आंतरिक तापमान. साथ ही, मोटर की बाहरी सतह पर तेज गति से पानी का प्रवाह समाप्त हो जाता है आवास, शीतलन पंख, और जल चैनल सतहों से गर्मी।
(5) मोटर की स्टेटर वाइंडिंग में उच्च-वोल्टेज, जल प्रतिरोधी इंसुलेटेड तार का उपयोग होता है, जो उत्कृष्ट तापमान प्रदान करता है प्रतिरोध और इन्सुलेशन गुण। घुमावदार तार एक उच्च-वोल्टेज, जल प्रतिरोधी बिजली केबल से जुड़े होते हैं। इसके अतिरिक्त, पानी की निगरानी के लिए तापमान सेंसर घुमावदार सिरों की सतह से जुड़े होते हैं उनके आसपास का तापमान. तापमान सेंसर चार-कोर केबल से जुड़े होते हैं; दोनों केबलों को ऊपरी गाइड में केबल निकास छेद के माध्यम से बाहर निकाला जाता है असर आवास.
(6) रोटर गिलहरी-पिंजरे प्रकार का है, जिसका पिंजरा तांबे के कंडक्टरों से बना है।
(7) ऊपरी और निचले गाइड बियरिंग हाउसिंग में बियरिंग शेल लगे होते हैं और एक थ्रस्ट बियरिंग स्थापित होता है रोटर का निचला सिरा. थ्रस्ट बियरिंग असेंबली में ऊपरी और निचले थ्रस्ट बियरिंग और एक स्लाइडिंग होती है प्लेट, जिनका उपयोग अक्षीय बलों का समर्थन करने के लिए किया जाता है; ऊपरी थ्रस्ट बेयरिंग खंडित कुंडलाकार प्रकार का है, जबकि निचला थ्रस्ट बियरिंग एक खंडित सेक्टर प्रकार है।
भूमिगत कोयला खदानों से भूजल का कुशल निष्कासन।
तांबा, सोना, टिन और हीरे की खनन जल निकासी प्रणालियों के लिए उपयुक्त।
बड़े खनन गड्ढों में वर्षा संचय और भूजल नियंत्रण को संभालता है।
गहरे भूमिगत संचालन के लिए उच्च दबाव विन्यास।
पंप को भूजल, तलछट और निलंबित कणों वाले खदान के पानी के लिए डिज़ाइन किया गया है। सामग्री चयन पानी की स्थिति के अनुसार अनुकूलित किया जा सकता है।
कॉन्फ़िगरेशन के आधार पर, पंप 1500 मीटर तक डिलीवरी हेड प्राप्त कर सकता है, जो इसे गहरी खदान के लिए उपयुक्त बनाता है जल निकासी अनुप्रयोग.
सामान्य सामग्रियों में कच्चा लोहा, तन्य लोहा, कांस्य, एल्यूमीनियम कांस्य और डुप्लेक्स स्टेनलेस स्टील शामिल हैं। द चयन संक्षारण और घर्षण आवश्यकताओं पर निर्भर करता है।
हाँ। पंप हाइड्रोलिक प्रदर्शन, मोटर वोल्टेज, बिजली, सामग्री और कॉन्फ़िगरेशन के अनुसार अनुकूलित किया जा सकता है परियोजना आवश्यकताएँ.
