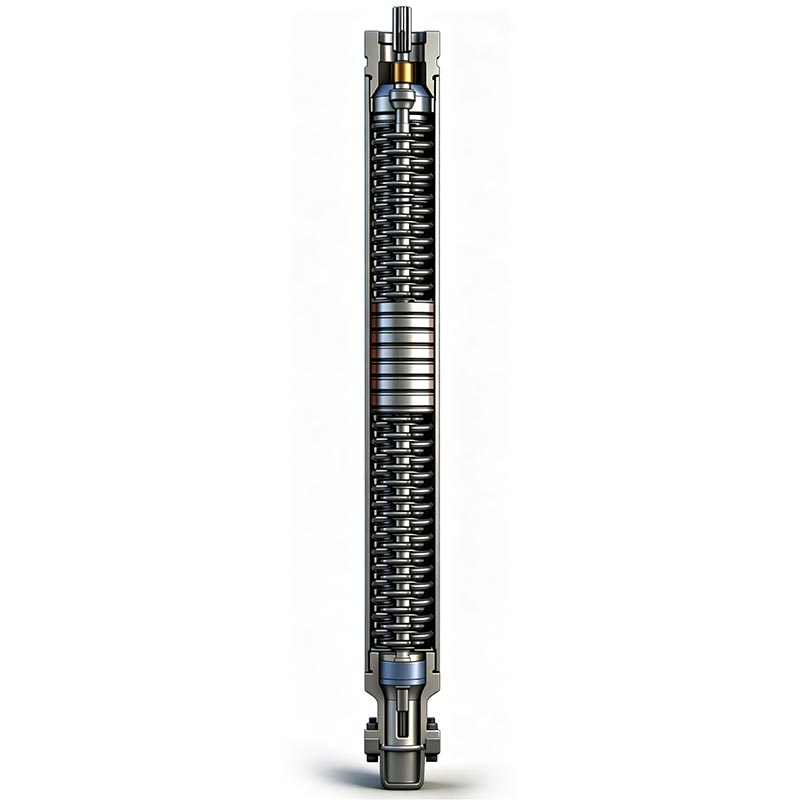

उच्च तापमान विद्युत सबमर्सिबल पंप (ईएसपी) उच्च तापमान वाले पानी के कुओं, भूतापीय कुओं और के लिए डिज़ाइन किया गया है डाउनहोल उठाने वाले अनुप्रयोगों की मांग। ऑयलफील्ड ईएसपी तकनीक से विकसित, यह उच्च तापमान प्रतिरोधी को जोड़ती है स्थिर जल उठाने की सुविधा प्रदान करने के लिए मोटर घटक, कॉम्पैक्ट स्लिम-होल संरचना और मल्टी-स्टेज हाइड्रोलिक डिज़ाइन कठोर भूमिगत परिस्थितियों में प्रदर्शन।
260°C मोटर तापमान तक के वातावरण में परिचालन क्षमता और 4.5-इंच से 10-3/4-इंच के साथ अनुकूलता के साथ आवरण प्रणाली, यह उच्च तापमान ईएसपी पंप भू-तापीय ऊर्जा निष्कर्षण, औद्योगिक गर्म पानी के कुओं के लिए उपयुक्त है। गहरे जल संसाधन और अन्य अनुप्रयोग जहां पारंपरिक सबमर्सिबल पंप कुशलतापूर्वक काम नहीं कर सकते हैं।
पंप को विशेष रूप से निरंतर संचालन के लिए इंजीनियर किया गया है उच्च तापमान वाला भूमिगत वातावरण। मोटर प्रणाली उच्च तापमान प्रतिरोधी इन्सुलेशन सामग्री का उपयोग करती है और थर्मल एजिंग को कम करने और दीर्घकालिक संचालन के दौरान विद्युत प्रदर्शन को बनाए रखने के लिए ताप-स्थिर घटक।
मुख्य तापमान प्रदर्शन:
मोटर तापमान प्रतिरोध 260°C तक
200 डिग्री सेल्सियस तक के निचले छेद वाले तापमान वाले भूतापीय कुओं के लिए उपयुक्त
उच्च तापमान वाले जल निष्कर्षण अनुप्रयोगों में निरंतर-ड्यूटी संचालन के लिए डिज़ाइन किया गया
अत्यधिक गर्मी के कारण इन्सुलेशन टूटने और मोटर विफलता का जोखिम कम हो जाता है
मानक सबमर्सिबल पंपों की तुलना में, यह उच्च तापमान वाला ईएसपी बेहतर थर्मल स्थिरता प्रदान करता है भूतापीय और गर्म पानी कुएँ परियोजनाएँ।
मूल रूप से ऑयलफील्ड संकीर्ण वेलबोर अनुप्रयोगों के लिए विकसित, उच्च तापमान विद्युत सबमर्सिबल पंप इसमें एक कॉम्पैक्ट व्यास संरचना है जो सीमित स्थान वाले कुओं में स्थापना की अनुमति देती है।
अनुकूलित पंप, रक्षक और मोटर कॉन्फ़िगरेशन विभिन्न आवरणों के लिए लचीले इंस्टॉलेशन समाधान प्रदान करता है आकार.
| प्रकार | शृंखला | अधिकतम व्यास (मिमी) |
| पम्प | 338 | 86 |
| रक्षा करनेवाला | 338 | 86 |
| मोटर | 375 | 95.25 |
| प्रकार | शृंखला | अधिकतम व्यास (मिमी) |
| पम्प | 400 | 101.6 |
| रक्षा करनेवाला | 400 | 10.1.6 |
| मोटर | 456 | 115.82 |
| प्रकार | शृंखला | अधिकतम व्यास (मिमी) |
| पम्प | 513/538/562 | 130.3/136.7/143 |
| रक्षा करनेवाला | 513 | 130.3 |
| मोटर | 540/562 | 138/143 |
| प्रकार | शृंखला | अधिकतम व्यास (मिमी) |
| पम्प | 675 | 171.45 |
| रक्षा करनेवाला | 675 | 171.45 |
| मोटर | 738 | 187.45 |
| प्रकार | शृंखला | अधिकतम व्यास (मिमी) |
| पम्प | 862 | 219 |
| रक्षा करनेवाला | 675 | 171.45 |
| मोटर | 738 | 187.45 |
उच्च तापमान ईएसपी पंप गहरे कुएं अनुप्रयोगों के लिए अनुकूलित एक बहु-चरण केन्द्रापसारक हाइड्रोलिक संरचना को अपनाता है।
हाइड्रोलिक डिज़ाइन प्रदान करता है:
उच्च सिर उठाने की क्षमता
स्थिर दबाव आउटपुट
गहरे भू-तापीय कुओं से निरंतर जल निकासी
उच्च तापमान वाली भूमिगत परिस्थितियों में बेहतर प्रदर्शन
यह भूतापीय हीटिंग सिस्टम, औद्योगिक सहित लंबी दूरी की ऊर्ध्वाधर उठाने की आवश्यकता वाली परियोजनाओं के लिए उपयुक्त है गर्म पानी की आपूर्ति और गहरे जल संसाधन विकास।
मोटर प्रणाली को मांग वाले वातावरण में उच्च-भार और निरंतर संचालन के लिए डिज़ाइन किया गया है।
मुख्य प्रदर्शन लाभ:
स्थिर स्टार्टअप के लिए फुल-टॉर्क स्टार्टिंग क्षमता
उच्च-भार प्रतिरोधी जोर असर संरचना
विद्युत हानि और ताप उत्पादन को कम करने के लिए अनुकूलित रोटर डिज़ाइन
बेहतर स्थायित्व के लिए पहनने-प्रतिरोधी मिश्र धातु घटक
पारंपरिक ईएसपी पंपों की तुलना में, अनुकूलित मोटर डिज़ाइन ऊर्जा खपत को कम करने और दीर्घकालिक सुधार में मदद करता है उच्च तापमान वाले कुएं अनुप्रयोगों में परिचालन दक्षता।
| वस्तु | विनिर्देश |
| प्रोडक्ट का नाम | उच्च तापमान विद्युत सबमर्सिबल पंप ईएसपी |
| आवेदन | भूतापीय कुएं, गर्म पानी के कुएं, तेल क्षेत्र उठाने के अनुप्रयोग |
| अधिकतम मोटर तापमान | 260°C तक |
| कुएं का अधिकतम तापमान | 200°C तक |
| स्थापना प्रकार | डाउनहोल ऊर्ध्वाधर स्थापना |
| पम्प प्रकार | मल्टी-स्टेज केन्द्रापसारक ईएसपी |
| आवरण अनुकूलता | 4.5", 5.5",6-5/8",7",8-5/8",9-5/8",10-3/4" |
| मोटर इन्सुलेशन | उच्च तापमान प्रतिरोधी इन्सुलेशन प्रणाली |
| पम्प सामग्री | पहनने के लिए प्रतिरोधी और संक्षारण प्रतिरोधी मिश्र धातु घटक |
| उपयुक्त तरल पदार्थ | उच्च तापमान वाला पानी, भूतापीय पानी, औद्योगिक पानी |
सही ईएसपी कॉन्फ़िगरेशन का चयन करने के लिए कई अच्छी स्थितियों पर विचार करना आवश्यक है:
| चयन पैरामीटर | सोच-विचार |
| खैर तापमान | बॉटम-होल तापमान और आवश्यक तापमान प्रतिरोध की पुष्टि करें |
| आवरण व्यास | आवरण के आंतरिक व्यास के अनुसार पंप व्यास का चयन करें |
| अच्छी गहराई | आवश्यक लिफ्टिंग हेड और पंप चरण निर्धारित करें |
| प्रवाह की आवश्यकता | जल उत्पादन मांग के साथ पंप क्षमता का मिलान करें |
| पानी की गुणवत्ता | संक्षारण, खनिज सामग्री और अशुद्धियों पर विचार करें |
| बिजली की आपूर्ति | मोटर वोल्टेज और आवृत्ति आवश्यकताओं की पुष्टि करें |
सटीक मॉडल चयन के लिए, ग्राहकों को यह प्रदान करना चाहिए:
अच्छी गहराई
आवरण का आकार
पानी का तापमान
आवश्यक प्रवाह दर
सिर उठाना आवश्यक है
बिजली आपूर्ति की जानकारी
प्रत्येक उच्च तापमान विद्युत सबमर्सिबल पंप ईएसपी का निर्माण सख्त औद्योगिक उत्पादन के अनुसार किया जाता है प्रक्रियाएं.
गुणवत्ता नियंत्रण में शामिल हैं:
मोटर इन्सुलेशन प्रदर्शन परीक्षण
विद्युत सुरक्षा निरीक्षण
हाइड्रोलिक प्रदर्शन परीक्षण
घटक आयामी निरीक्षण
असेंबली सत्यापन
उत्पादन प्रक्रिया भूतापीय क्षेत्र में स्थिर संचालन, सटीक संयोजन और लंबी सेवा जीवन सुनिश्चित करने पर केंद्रित है उच्च तापमान वाले कुएं का वातावरण।
उच्च तापमान विद्युत सबमर्सिबल पंप का व्यापक रूप से उपयोग किया जाता है:
भूतापीय ऊर्जा परियोजनाएँ
भूतापीय तापन प्रणाली
भूतापीय विद्युत उत्पादन परियोजनाएँ
गहन भू-तापीय संसाधन निष्कर्षण
औद्योगिक गर्म पानी के कुएं
औद्योगिक प्रक्रिया जल आपूर्ति
उच्च तापमान वाले भूजल का उपयोग
बड़े पैमाने पर गर्म पानी परिसंचरण प्रणाली
तेल क्षेत्र और ऊर्जा अनुप्रयोग
उच्च तापमान जल इंजेक्शन कुएँ
डाउनहोल उठाने के अनुप्रयोग
जटिल भूमिगत वातावरण
A1: यह पंप तेल क्षेत्र की कठोर उच्च तापमान वाली कामकाजी परिस्थितियों के लिए व्यावसायिक रूप से विकसित और अनुकूलित है अत्यधिक औद्योगिक वातावरण की परीक्षा में खरा उतरा। यह लंबे समय तक स्थिर पूर्ण-लोड संचालन को बनाए रख सकता है मोटर तापमान 200 डिग्री सेल्सियस और 163 डिग्री सेल्सियस तक के डाउनहोल निचले तापमान के अनुकूल, पूरी तरह से दीर्घकालिक और विभिन्न उच्च तापमान वाले जल कुओं और गहरे भूतापीय कुओं की स्थिर परिचालन आवश्यकताएँ।
ए2: मूल रूप से ऑयलफील्ड संकीर्ण वेलबोर के लिए अनुकूलित उच्च-मानक स्लिम-होल डिज़ाइन से लाभान्वित उच्च तापमान विद्युत सबमर्सिबल पंप (ईएसपी) की छोटे-व्यास वाली कॉम्पैक्ट संरचना के लिए बिल्कुल उपयुक्त है संकीर्ण-बोर उच्च तापमान वाले पानी के कुएं, पतले भू-तापीय कुएं और पुनर्निर्मित पुराने पानी के कुएं। यह हल करता है सीमित स्थान वाले वेलबोर में बड़े आकार के सबमर्सिबल पंपों की स्थापना की समस्या और इसमें काफी सुधार हुआ है छोटे-कैलिबर उच्च तापमान वाले पानी और भूतापीय कुओं की उपयोग दर।
A3: विश्वसनीय के साथ जटिल तेल क्षेत्र उच्च तापमान वाली कामकाजी परिस्थितियों के लिए मूल रूप से डिजाइन और परिपक्व रूप से लागू किया गया गुणवत्ता और स्थिर प्रदर्शन के कारण, इस उत्पाद को नई ऊर्जा और जल संसाधन तक सफलतापूर्वक विस्तारित किया गया है विकास क्षेत्र. यह गहरे उच्च तापमान वाले पानी के कुओं, औद्योगिक उच्च तापमान वाले पानी पर व्यापक रूप से लागू होता है आपूर्ति कुएँ, गहरे भूतापीय शोषण कुएँ, भूतापीय विद्युत उत्पादन और भूतापीय तापन परियोजनाएँ। अपने ऑयलफील्ड-ग्रेड उच्च-तापमान प्रतिरोध और उच्च-लिफ्ट प्रदर्शन पर भरोसा करते हुए, यह कुशल और प्रदान करता है उच्च तापमान वाले जल संसाधन उपयोग और भूतापीय ऊर्जा के लिए विश्वसनीय कृत्रिम उठाने के समाधान विकास.
