छोटे व्यास वाला सबमर्सिबल जियोथर्मल पंप

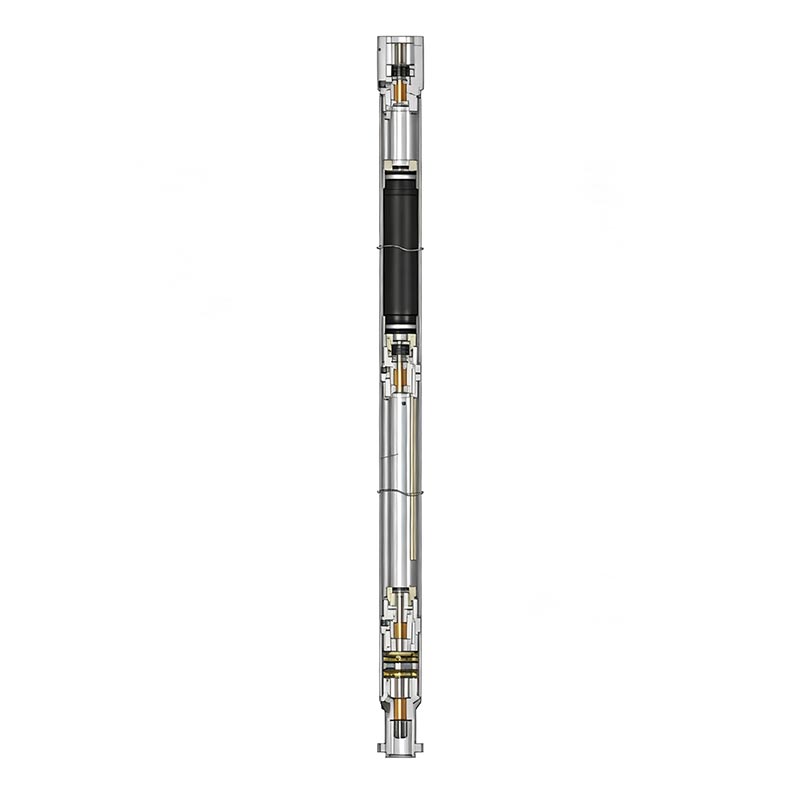

छोटे व्यास वाले सबमर्सिबल जियोथर्मल पंप के मुख्य भाग: सेंट्रीफ्यूगल पंप/इनटेक/गैस सेपरेटर/सबमर्सिबल मोटर/प्रोटेक्टर/मोटर लीड एक्सटेंशन/डिस्चार्ज।

छोटे व्यास वाला सबमर्सिबल जियोथर्मल पंप विशेष रूप से जियोथर्मल कुओं और उच्च तापमान के लिए विकसित किया गया है भूमिगत जल निकासी परियोजनाओं के लिए कॉम्पैक्ट स्थापना आयाम और निरंतर संचालन की आवश्यकता होती है।

पारंपरिक सबमर्सिबल पंपों के विपरीत, भू-तापीय कुओं में अक्सर चुनौतियाँ शामिल होती हैं जैसे: सीमित कुएँ का व्यास, उच्च तापमान जल परिसंचरण, दीर्घकालिक निरंतर संचालन, कठिन रखरखाव की स्थिति, संक्षारक भूमिगत वातावरण

एओटी छोटा व्यास ईएसपी सिस्टम एक मल्टी-स्टेज सेंट्रीफ्यूगल पंप, गैस विभाजक, रक्षक और को एकीकृत करता है उच्च तापमान गहरे कुएं से तरल पदार्थ उठाने के लिए एक पूर्ण समाधान प्रदान करने के लिए सबमर्सिबल मोटर।

मानक पंप का व्यास 3.38 इंच से 8.75 इंच तक होता है, जो इसे संकीर्ण भू-तापीय कुओं के लिए उपयुक्त बनाता है और तेल क्षेत्र अनुप्रयोग. कुएं की स्थितियों के आधार पर, विभिन्न प्रवाह के लिए अनुकूलित कॉन्फ़िगरेशन उपलब्ध हैं दरें, उठाने की ऊँचाई और तापमान की आवश्यकताएँ।

विनिर्देश

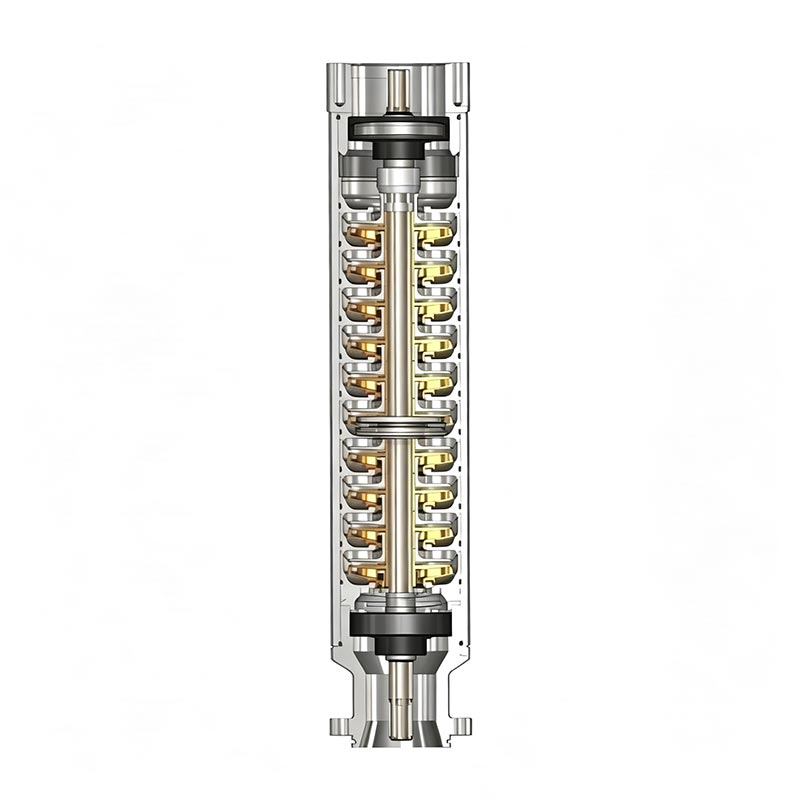

पंप चरणों की संख्या आवश्यक लिफ्ट द्वारा निर्धारित की जाती है। प्रत्येक चरण में एक फ्लोटिंग प्ररित करनेवाला जुड़ा होता है मोनेल-के500 ड्राइव शाफ्ट और द्रव के प्रवाह को निर्देशित करने वाला एक स्थिर विसारक। प्ररित करनेवाला अक्षीय बल है बनाया घिसाव प्रतिरोधी सामग्री का। अक्षीय बल को कम करने के लिए, प्ररित करनेवाला और विसारक की संरचना किसके द्वारा डिज़ाइन की गई है तैरता हुआ प्रकार. बाकी अक्षीय भार और पंप शाफ्ट डेडवेट को रक्षक थ्रस्ट बेयरिंग द्वारा नियंत्रित किया जाता है।

यह सबमर्सिबल सेंट्रीफ्यूगल पंप में प्रवेश करने वाले तरल पदार्थ के लिए सक्शन पोर्ट है। इस बीच, मुक्त गैस को अलग किया जा सकता है सबमर्सिबल सेंट्रीफ्यूगल पंप में प्रवाहित होने से पहले, पंप इकाई पर राहत गैस का प्रभाव।

प्रत्येक अनुभाग में विश्वसनीयता बढ़ाने के लिए कई अनावश्यक बैरियर कक्ष होते हैं। बैरियर कक्ष उपलब्ध हैं भूलभुलैया और बैग प्रकार। प्रोटेक्टर का शाफ्ट आमतौर पर मोनेल-k500 सामग्री का उपयोग करता है। छह यांत्रिक फेस सील लगी हुई हैं यह. सील अनुभाग में प्रयुक्त थ्रस्ट बेयरिंग में उच्च वेरिंग क्षमता होती है। हम विभिन्न प्रकार और श्रृंखला सील अनुभाग की पेशकश कर सकते हैं को व्यक्तिगत अच्छी परिस्थितियों को अनुकूलित करें।

सबमर्सिबल मोटर मल्टी-स्टेज सेंट्रीफ्यूगल पंप को चलाने की शक्ति है। यह दो ध्रुवीय तीन चरण वाला गिलहरी पिंजरा है अतुल्यकालिक मोटर.

इसमें मुख्य रूप से स्टेटर, रोटेटर और ऑयल साइकिल लूप सिस्टम आदि शामिल हैं। सबमर्सिबल मोटर के कारण कुएं तक सीमित है व्यास और पर्यावरणीय तापमान। इसका स्वरूप लम्बा और पतला होता है। अधिकतम लंबाई 10 मीटर तक पहुंच सकती है। यह भरा हुआ है के साथ स्नेहन और तापीय चालकता के लिए एक उच्च शक्ति, सुपर ढांकता हुआ तेल।

सबमर्सिबल मोटर की कार्यशील स्थिति सीधी लटकी हुई है। इसका ऊपरी थ्रस्ट बियरिंग वहन करता है मोटर द्वारा उत्पन्न रोटर ऊष्मा का अक्षीय बल और मृत भार को प्रेषित किया जाता है मोटर आवास के माध्यम से अच्छी तरह से तरल पदार्थ।

विशिष्ट अनुप्रयोग

भूतापीय तापन प्रणालियाँ

गर्म भूमिगत जल निकालने के लिए उपयोग किया जाता है:
• एक स्रोत से जिले को उष्मा या गर्म पानी की आपूर्ति
• हीटिंग सिस्टम का निर्माण
• औद्योगिक तापन अनुप्रयोग

भूतापीय विद्युत उत्पादन

भू-तापीय विद्युत संयंत्रों के लिए निरंतर गर्म पानी का संचलन प्रदान करता है।

तेल और गैस कुएं

द्रव उत्पादन के लिए कॉम्पैक्ट ईएसपी सिस्टम की आवश्यकता वाले तेल कुओं के लिए उपयुक्त।

उच्च तापमान वाले पानी के कुएं

गहरे कुओं में उपयोग किया जाता है जहां मानक सबमर्सिबल पंप तापमान की स्थिति का सामना नहीं कर सकते हैं।

हमारे बारे में

एओटी तियानजिन पंप कंपनी लिमिटेड की स्थापना 2004 में हुई थी, जो उत्पादन, बिक्री में एक पेशेवर निर्माता है। अनुसंधान और पेशेवर में से एक विद्युत सबमर्सिबल पंप, सबमर्सिबल पंप, सीवेज पंप और मोटर का विकास निर्माता। कंपनी जिननान आर्थिक विकास क्षेत्र में एक औद्योगिक निजी उद्यम के रूप में पंजीकृत है तियानजिन, चीन में विकास क्षेत्र।

REDA सबमर्सिबल इलेक्ट्रिक पंप तकनीक पेश करने के लिए कंपनी के पास मजबूत उत्पाद विकास क्षमताएं हैं। आयात दुनिया की अग्रणी सबमर्सिबल के साथ सिंक्रोनाइजेशन के आधार पर सबमर्सिबल मोटर तकनीक विकसित की गई पंप, सबमर्सिबल पंप, और विभिन्न विशेष उत्पादों की ग्राहक विशेष आवश्यकताओं को पूरा करते हैं।

हमने विनिर्माण के लिए 6 मुख्य अनुभाग स्थापित किए हैं, जिनमें लेमिनेशन स्टैकिंग, स्टेटर वाइंडिंग, मोटर असेंबली, पंप शामिल हैं असेंबली, प्रोटेक्टर असेंबली और सेपरेटर असेंबली, प्रोटेक्टर असेंबली और सेपरेटर असेंबली। अब तक, वार्षिक उत्पादन एओटीई की क्षमता 1150 ईएसपी इकाइयों तक पहुंच गई है।

गुणवत्ता की गारंटी के लिए, हम ISO9001-2008 प्रबंधन प्रणाली मानकों का सख्ती से पालन करते हैं, आधुनिक पर भरोसा करते हैं प्रबंधन प्रणाली और साहसिक नवाचार की मार्गदर्शक विचारधारा, उत्पाद को बाजार के प्रति अधिक संवेदनशील बनाती है और अधिक परिष्कृत होता जा रहा है, और हमारे ग्राहकों द्वारा इसे पहचाना गया है।

आपके समर्थन, प्यार और विश्वास की बदौलत एओटीई ने आज की शानदार उपलब्धि हासिल की है। शूमिन चेन, हमारे जनरल प्रबंधक ने यहां गहरा आभार व्यक्त किया! हम उम्मीदों को पूरा करेंगे और उत्पादों में प्रौद्योगिकी की मात्रा बढ़ाएंगे चमकने के लिए.

अक्सर पूछे जाने वाले प्रश्न

Q1: इस छोटे व्यास वाले सबमर्सिबल जियोथर्मल पंप का अधिकतम तापमान क्या है?

मानक प्रणाली 100℃ से 260℃ तक कार्यशील तापमान वाले भू-तापीय अनुप्रयोगों के लिए डिज़ाइन की गई है। सामग्री चयन और मोटर कॉन्फ़िगरेशन को वास्तविक कुएं की स्थितियों के अनुसार अनुकूलित किया जा सकता है।

Q2: क्या यह पंप छोटे व्यास वाले भू-तापीय कुओं में स्थापित किया जा सकता है?

हाँ। पंप विशेष रूप से संकीर्ण कुओं के लिए डिज़ाइन किया गया है, जिसका व्यास 3.38 इंच से 8.75 इंच तक उपलब्ध है।

Q3: उच्च तापमान अनुप्रयोगों के लिए किन सामग्रियों का उपयोग किया जाता है?

ड्राइव शाफ्ट जैसे प्रमुख घटक मोनेल K500 मिश्र धातु का उपयोग कर सकते हैं, जबकि उच्च तापमान इन्सुलेशन सामग्री और मोटर प्रणाली में ढांकता हुआ तेल लगाया जाता है।

Q4: क्या एओटी अच्छी स्थितियों के अनुसार ईएसपी सिस्टम को अनुकूलित कर सकता है?

हाँ। एओटी कुएं की गहराई, तापमान के आधार पर पंप चरण, मोटर पावर, सीलिंग संरचना और सामग्री को अनुकूलित कर सकता है। प्रवाह दर, और द्रव विशेषताएँ।
